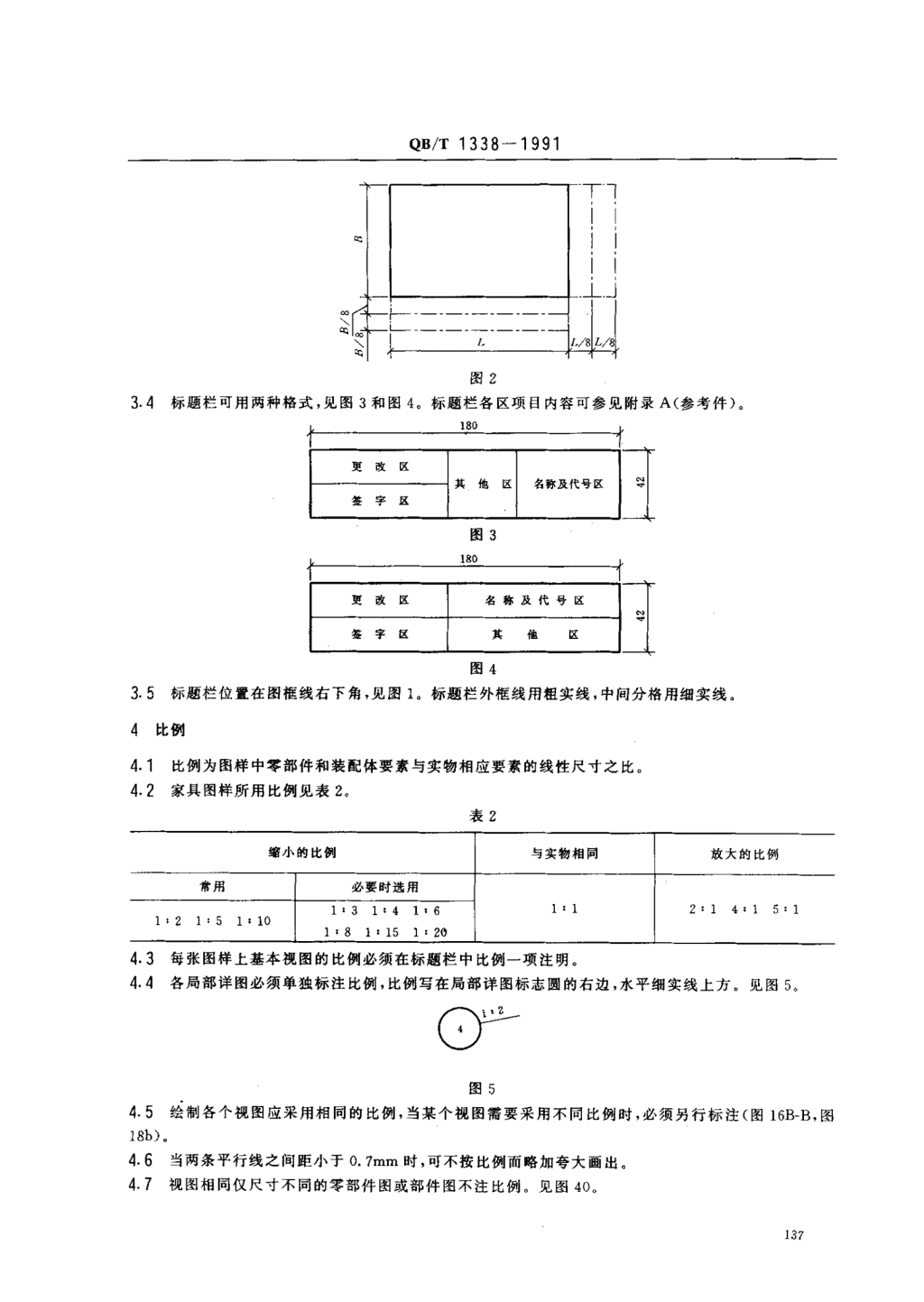

中华人民共和国轻工行业标准QB/'r1338一1991家具制图1主题内容与适用范围本标准规定了绘制家具制造图样的基本方法。本标准适用于木家具，其他家具亦应参照使用。2总则2.1绘制家具制造图样，图面应简洁明确，以便于看图和符合加工要求，在完整清晰地表达家具或其零、部件各部分形状前提下，力求制图简便。2.2家具及其零、部件的图形按正投影法绘制，并采用第一角投影法。3圈纸幅面、圈框、标题栏3.1所有图纸的幅面见表1,表1幅面代号AOA1A2A3A4A5BXL841X1189594X841420X594297X420210只297148X210c105a253.2图框格式见图1。图框线用粗实线绘制。标魔栏标题栏图13.3必要时允许将图纸一边加长，加长量为原长的1/8倍数。特别需要可加长两边，加长量分别为原长的1/8倍数。见图2。中华人民共和国轻工业部1991一11一25批准1992一08一01实施\nQB/T1338一1991的八\|戈﹄\弋儿人日LA图234标题栏可用两种格式，见图3和图4。标题栏各区项目内容可参见附录A(参考件)。180，18.03更改区名称及代号区签字区其他区图435标题栏位置在图框线右下角，见图1。标题栏外框线用粗实线，中间分格用细实线。4比例4.1比例为图样中零部件和装配体要素与实物相应要素的线性尺寸之比。4.2家具图样所用比例见表2表2缩小的比例与实物相同放大的比例常用必要时选用1:31:41，61:1z:14:15:11:21:51‘101.81:151.20每张图样上基本视图的比例必须在标题栏中比例一项注明。:’:各局部详图必须单独标注比例，比例写在局部详图标志圆的右边，水平细实线上方。见图5口多图54.5绘制各个视图应采用相同的比例，当某个视图需要采用不同比例时，必须另行标注(图16B-B，图18b)。4.6当两条平行线之间距小于0.7mm时，可不按比例而略加夸大画出。4.7视图相同仅尺寸不同的零部件图或部件图不注比例。见图40137\nQe/T1338一19915字体5.1图样中书写的字体都必须做到:字体端正，笔划清楚，排列整齐，间隔均匀5.2字体的号数，即字体的高度(单位为毫米)分为20,14,10,7,5,3.5,2.5七种。字体宽度约等于字体高度的三分之二。5.3汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。字高最小用3.5mmo5.4斜体字字头向右倾斜，与水平线约呈750角。5.5字体示例5.5门汉字—长仿宋体示例10号家具制图桌椅床柜板门架屉7号凳几沙发箱书卧起居餐厨室厅堂贮木金属塑料竹藤框式组合曲折叠扶手茶梳妆衣物5号部零件旁中隔搁门顶底背面抽翻移卷开高低前后正侧左右上下宽深厚单双斜直内外长短弯边覆软硬拉竖横档望塞角挂装配立挺帽头托压转层5.5.-2字母与数字示例\nQB/T1338一1991139\nQs/T133819916图线6.1各种图线的名称、型式和宽度见表3。6.2图线的宽度系列为0.18,0.25,0.35,0.5,0.7,1,1.4,2mmo注:需要缩微的图纸，不宜采用。.18-.线宽。\nQB/T1338一1991表3图线名称图线型式图线宽度实线b(0.25-1..)粗实线.......................................1.5-2找虚线b/3或更细粗虚线........曰............口.............................口...................曰1.5-2b细实线b/3或更细点划线b/3或更细双点划线b13或更细双折线一毛一刀卜一Vb/3或更细波浪线、一b/3或更细(徒手绘制)6.3图线的一般应用见表4e表4序号图线名称一般应用1实线a荃本视图中可见轮脚线(图6)b.局部详图索引标志(图6)2粗实线a.剖切符号(图6)b.局部详图可见轮脚线(图6)c.局部详图标志(图6)d.局部详图中连接件简化画法(图6)e.图框线及标题栏外框线3虚线不可见轮廓线，包括玻确等透明材料后面的轮廊线(图5、图8)4粗虚线局部详图中连接件外螺纹的简化画法(图6)5细实线a.尺寸线及尺寸界线(图6)b.引出线(图6)c.剖面线(图6)d.各种人造板、成型空芯板的内轮廓线(图6)e.小圆中心线、简化画法表示连接件位里线(图6)f.圆滑过波的文线(图6)9.重合剖面轮廓线(图7)h.表格的分格线6点划线a.对称中心线(图6)b.回转体轴线(图6、图7)c，半剖视分界线(图6)d.可动零、部件的外轨迹线(图8)to\nQs/T1338一1991续表a序号图线名称般应用双点划线假想轮廓线(图6)表示可动部分在极限位置或中间位置时的轮廓线(图8)双折线假想断开线(图6)阶梯剖视的分界线(图6)波浪线a.假想断开线(图7)b.回转体断开线(图7)c.局部剖视的分界线(图6)(2)b(2)aF-T--P以1》嗯{N_(-lJ/一/C了_Q)b)的身迷F5).，，(2)a(9)。禅扣I1in{}O-T-L5<-门}以_一~下尸，一、.凶了(5)e1\(7)a{一斗。37。0(5)a卜图6142\nQB/T1338一1991(9)b图7J}.!{一了曰lwe一脚，，护一，，们r，二二，名甲甲—，，，二创之玉目(s)a‘，-一月一~日(7)b]，图8了剖面符号及圈例71当家具或零、部件画成剖视及剖面图时，假想被剖切的部分一般应画出剖面符号，以表示已被剖切部分和零件材料的类别。剖面符号用线(剖面线)均为细实线。剖面符号见表se\nQs/T1338一1991表5〔二二三二二二三工二二二二二二互方材一纤维板横剖因妙命木(断面)_一薄木‘J翻二孟‘石翻日石刁‘二名书石{(薄皮)板材「介2互空一么一艺么乙目材跳彬彩燕形绷纵剖睦;聋蛋李拿幕霎一「之老三泛才三三月赎云瞬牙三之才三立布封胶合板阵等至至袭至马拜至刹一塑料(不分层数)匡益翌二委委续鑫乒车云民系需图}有机玻瑞fJVVCVCXXXXXX}1}像胶亿习二2二二己11己万1租面刨花板巨盛圣岌立立到一软质厂「厂厂门「I-撇翼葬然细横剖耳耳口耳耳工二口一’充料木C口刀丁二二二二二二二二二二二刀比刀国工‘止乙_‘，4。‘Ja“板}‘一“一，己‘二一‘。乙一‘纵剖匡二立二二耳习一}宾刁Qo乙卜抽c二<是“-‘-d。a7.2木材中方材横剖的剖面符号以相交两直线为主。板材不得用相交两直线。在基本视图中木材纵剖时若影响图面清晰，允许省略剖面符号。了.3胶合板层数用文字注明，在视图中很薄时可不画剖面符号。剖面符号细实线方向均与主要轮廓线呈300,了.4基本视图中，被面刨花板、细木工板、空芯板等的夜面部分，与轮廓线合并，不需单独表示7.5金属剖面符号为与主要轮廓线呈450倾斜的细实线。在视图中当金属厚度等于或小于2mm时，则剖面涂黑。了.6部分材料如玻璃、镜子等在视图中也可画出图例以表示其材料。画法见表6。对表面木材纹理有特殊要求时也可在视图中画出。表6名称图例剖面符号玻璃0不尹〔j亚二j尹，二1习叮1编竹D牵每-‘二匕义知二‘盏二比洲笼知沪碑沪创沪沪人喇甲沪，‘‘‘‘‘网纱剔瓤曰闷月月刁月叫月叫叫州司州州州刊州\nQs/T1338一1991续表6名称图例剖面符号镜子匡{团{11r一〕厂不，1二1〕膝织户弓尸.吮声、州叭.月枯声与涵排叙弹簧撇‘一富空芯板护-贾-蒸立亘二衅厄匡).8视圈基本画法8.1家具或其零、部件向投影面投影所得的图形为视图。蓦本投影面为正六面体的六个面，向基本投影面投影所得的视图为基本视图。其中主视图、左视图和俯视图为最常用，见图9。其余三个为右视图、仰视图和后视图，见图10,8.2各基本视图按规定位置布置，不必标注视图名称。必要时视图位置有变动或不在同一张图纸上的情况下，除主视图外都必须标注视图名称。83当家具某部分向不平行于基本投影面所得的视图称斜视图，如图11a,斜视图必须在其上方标出视图名称(图lla中‘`A向，’)。在相应的视图附近用箭头指明投影方向，并注上同样的字母(图11),8.4斜视图一般按投影关系配置。见图lla。如有必要，在不引起误解情况下允许将图形旋转呈水平位置，但图名要加上旋转两字。如图116中A向旋转。图9\nQs/T1338一1991主视图左视图俯视圈续图9仰视困右视圈主视目左视困后视翻馆视困图1o146\nQs/T1338一1991A向戈气A向旋转厂R下才图118.5家具某部分向基本投影面投影所得的视图称局部视图。局部视图一般用双折线或波浪线断开。图形上方应标出名称如“n向”，在相应的视图附近用箭头指明投影方向。见图12,A向re一一，人卜曰图128.6绕对称中心均匀分布的结构部分，在另一视图上可画成对称图形。见图13.图139剖视9.1剖视图\nQs/'r1338一1991假想用剖切面剖开家具或其零、部件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形(图14A-A).“厂.l一井二丰草共二渊!引AL图149.2剖切面一般用平面剖切家具或其零、部件，必要时也可用柱面作为剖切面f。采用柱面剖切时，剖视图(或剖面图)应按展开画法绘制，见图23,9.2.1单一剖切面用一个剖切面剖开家具或其零、部件。见图14,图17,9.2.2两个相交的剖切平面(交线垂直于某一基本投影面)用两个相交的剖切平面(交线垂直于某一基本投影面)剖开家具或其零、部件的方法称为旋转剖(图15A-A).A-AB-H\npB/T1338一1991.3几个平行的剖切平面用几个平行的剖切平面剖开家具或其零、部件的方法称为阶梯剖(图16A-A)二，I}O“洛0I一、、、、。{}L--一--一尸汁一代尸Bp广门一生-一}匕二a一0月}““}0;;=-AiVA仁IFJz'"A一A俘涨哭粼奚习巍粥.专〕B1-B2钱1-6`l!hj:"口图169.3全剖视图用剖切面完全地剖开家具或其零、部件所得的剖视图(图6A-A，图14A-A，图16A-A),9.4半剖视图当家具或其零、部件具有对称平面时，在垂直于对称平面的投影面上的投影，可以以对称中心线为界，一半画成剖视，另一半画成视图，如图17中的主视图。当家具或其零、部件接近于对称，不会引起误解时，也可以画成半剖视图(图6主视图)。\nQB/T1338一1991阅{卜一-一~，户卜~一一~~~州尸!!本1主_尸=‘一---一一--一一-一一}小+1二rio:+}组___1-一1爪吝.卜_七，丫”冬图179.5局部剖视图用剖切面局部地剖开家具或其零、部件所得的剖视图(图6)。局部剖视图用波浪线与视图隔开。局部剖视还可取图16中画在视由外的形式(图16B一B)。9.6剖切符号用线宽1.5~2吞断开的长度约6~smm的粗实线绘制，尽可能不与轮廓线相交。在剖切符号两端作一与之垂直的粗短线，长度约4一6mm.以表示投影方向(图15、图16)。9.了剖切位置与剖视图的标注9.了.1在剖视图上方应标出图名，如‘，A一A”。在相应的视图上用剖切符号表示剖切位置，并注上同样的字母(图14)。97.2当剖切平面的位置处于对称平面或清楚明确，不致引起误解时，允许省略剖切符号。如图6中的主视图、图17。9.了.3当基本视图画成剖视图时，其图形处于规定位置，中间又无其他图形隔开，允许不画投影方向。如图15A一A，B一B，图16A一A。9.了.4当单一剖切平面的剖切位置明显时，局部剖视图的标注可省略(图6)。10剖面10.10.2假想用剖切面将家具的某部分切断，仅画出断面的图形。10.3剖面分为移出剖面(图18、图19、图20)和重合剖面(图21)。基本视图中作出的移出剖面，轮廓线用实线画出。局部详图中移出剖面的轮廓线画粗实线。移出剖面尽量画在剖切符号或剖切平面迹线的延长线上(剖切平面迹线是剖切平面与投影面的交线，用点划线表示)，见图18c。\nQB/'r1338一1991A「士二二二二二A一A汤图1810.4当剖面形状对称时，也可画在视图的中断处，见图19.图1910.5必要时可以将移出剖面画在其他适当地方，但必须标注字母，见图20,，，口A图2010.6重合剖面的轮廓线用细实线画出，当视图的轮脚线与重合剖面的图形重亚时，视图的轮廓线仍需要完整的画出，不可间断，见图21,10.7当画剖面时，剖切平面必须垂直于主要轴线或主要轮廓线，以反映断面真实形状，见图18\nQB/T1338一1991图21用重合剖面表示表面雕饰时，可只画出雕饰部分，见图2。::.:必要时，剖切面可用柱面代替，剖面则用展开画法画出。见图23中A一A展开。箫图22图231010剖面的标注方法10.101用剖切符号表示剖切平面位置，但当剖面形状对称，且画在剖切平面迹线上或其延长线上时可用点划线代替剖切符号，见图18。，图21a。10.10.2剖面如对称，投影方向可不标注。见图18b，图19、图21a。1010.3重合剖面不必标注字母，见图21。移出剖面当画在剖切平面迹线延长线上时，亦不标注字母见图18c。10.10.4移出剖面可以画成与原视图不同的比例，但必须标注比例，见图18b。1局部详图11将家具或其零、部件的部分结构，用大于基本视图或原图形所采用的比例画出的图形称局部详图见图6、图16\nQs/T1338一199112局部详图可画成视图、剖视、剖面，它与被放大部分的表达方式无关(图16).160局部详图应尽量配制在被放大部位的附近，有关部分尽可能以双折线断开连起来画。见图6、图1.3在视图中被放大部位的附近，应画出直径8mm的实线圆圈作为局部详图索引标志，圈中写上阿拉伯数字。同时，在相应的局部详图附近则画上直径12mm的粗实线圆圈，圈中写上同样的阿拉伯数字作为局部详图标志。见图240图2411.4局部视图、局部剖视或家具上某零、部件的局部视图都可画成与原视图不同的比例，但在图名下必须标注比例。见图25,A向B一N拉手C向图2512装配圈中辱、部件序号及其编排方法1212装配图中相同的零件、部件应编写同样的序号，一般只标注一次。123装配图中零、部件的序号应与明细表中的序号一致。装配图中编写零、部件序号的表示方法，是在指引线一端的水平线(细实线)上或圆(细实线)内注写序号，序号用阿拉伯数字书写，字号比装配图中尺寸数字大一号或二号(图26).同一装配图中，编注序号的形式应一致.图2612.4指引线(细实线)应引自所指零、部件的可见轮廓内，并在末端画一圆点，见图26。若所指部分不便画圆点时(细小或涂黑的剖面或代号)，可以箭头代替圆点，箭头指向该部分轮廓，见图27\nQs/T1338一199112.5指引线相互不能相交，一般不要和轮廓线平行，必要时指引线可画成折线，但只可曲折一次。12.6一组有关连接件，可以采用公共指引线，见图28.图2812.7装配图中零、部件序号应按水平或垂直方向排列整齐，并按顺时针或逆时针方向按次排列，见图29.图2913尺寸注法13，1尺寸标注一律以毫米为单位，图纸上不必注出“毫米”或“mm”名称。132尺寸数字一般注写在尺寸线中部上方。也可将尺寸线断开，中间写尺寸数字见图30\nQs/T1338一1991扰。，lIfi】46|4040In|过图3013.3尺寸线上的起止符号，可采用与尺寸界线顺时针方向转450左右的短线表示，也可采用小圆点，见图30。在同一张图纸上，除角度、直径和半径尺寸外，应用一种起止符号画法。13.4不同方向线性尺寸数字的写法见图31a。其中300范围内应尽量避免标注尺寸，当无法避免时可按水平方向书写，见图316︸30ry1戈.‘|川针一划人一图31‘3...5尺寸数字也可全部水平地注写在尺寸线中断处，平行尺寸线上的相邻数字位置应叉开(见图，0)J月3...6当注写尺寸位置很小时，可按图31b和图32注写。155\nQs/'r1338一1991料拱拼扩七斗斗长斗乙I3图3213了角度尺寸数字一律水平书写，一般应写在尺寸线中断处，必要时可写在尺寸线上方或外面，注写位置不够时可引出标注。见图33。角度尺寸线应是以角顶为圆心的圆弧线，起止符号用箭头表示图33138圆和大于半圆的图弧均标注直径，直径以符号“}’表示，尺寸线指向圆弧线，起止符号用箭头画出，见图340\nQs/T1338一1991图3413.9半圆弧或小于半圆的回弧均标注半径，半径以符号“R”表示，见图35。尺寸线方向应通过圆心，长度可长可短。尺寸线指向圆弧一端用箭头画出。当半径很大，又需要注明圆心位置时，可将尺寸线画成折线，见图36a。若不播要标出圆心位置时，则仍按一般注法，见图36b,e尺2n图35\nQB/T1338一1991图361310球体尺寸则在直径或半径符号前加注“5”，见图34、3513.11弧长尺寸按图37标注，在尺寸数字上加一小圆弧.图371312不便用国弧表示的曲线形零件，可在图纸中将该零件用引出线住明“另有1:1样板”。若在图上画出时，可以用网格坐标确定曲线形状，见图38所示。部分圆弧曲线可用半径尺寸注出(图38a)口.口州.一厂捌J洲.沪尸尸叮户口..厂、国尸口沪j个今洲‘乡散日’亡兴‘创沪口尸户}尸洲产r父{图._」.i)口产口尸卜卜、、、、、、、、臼‘.、~匕一:l困图3813.13对称图形包括半剖视图，图形只画出一半时，尺寸仍应标注总长。尺寸线一端不画起止符号，长度应略超过对称中心线，见图39。\nQB/'r1338一1991图3913.14同一视图有不同规格尺寸时，可用相应字母表示尺寸代号同时用表格列出不同尺寸，见图400声2530L4801000图4013.15各种孔的标往见表7。表7类型旁注法普通注法4-05裸104-05裸10十不~广竺一、l一}卜一一「光颤丫冒具巨肇晕=14-"5魂一价5孔『二二一一芬七二二:}~‘，r目种一一一一玉二‘二几L!气~，~，、，目，‘....峋户.垂又-之二二卜二I}阵I\nQs/T1338一1991续表7类型旁注法普通注法咭一声5霏4一"5沉孔价10X900蔺0901004-"5沉4-05沉孔"70深t04-{5沉孔010深W十po厅(功阵，月卜-一州颤{厦飞一昌△4一笋5沐即一甘子L汪厂颤鬓犷l门叠口口30X8口30汉8光1十止::一，比多三目/康国_巨11一沪月..巴巴巴吧竺，冲尸吮孔杯参笔鑫莺IF一一洲一一气二二二二声吧巴二石父睿I户二二三二=注:倾斜沉孔不论沉孔是圈柱形还是其他形状，都以代号△标注.方孔中不论是长方孔还是正方孔都以代号口标注13.16供参考的尺寸，应以括号形式标注，见图41中R(2050)e副展图4113.17表示多层结构材料及规格时，可用一次引出线分格标注，见图42。分格线为水平线。文字说明的次序，应与层次一致，一般由上到下，由左到右。\nQB/T1338一1991玻月厚6图4213.18倒角标注法见图43,其中45。倒角可一次引出标注。2X450图4313.19断面尺寸可以用一次引出方法标注。见图42中45X25,、13.20当任何图线与尺寸数字相重登时，都应断开，以免尺寸数字模栩。戚34中050,14连接件连接画法及标注14.1连接件在基本视图上一般可用细实线表示其位置，见图44。用带箭头的引出线注明名称、规格或代号木门钉GB100-864X30本.钉GB100-864X30木门盯GB100-864X3014.2在局部详图或比例较大的图形中，用木螺钉、圆钉、螺栓等连接时，画法见图45。其中a为螺栓连接，b为圆钉连接，c为木螺钉连接，d为铆钉连接。图中除定位中心线用细实线外，均用粗实线表示，连接件上的外螺纹则用粗虚线画出。\nQs/T1338一1991命令.栓命命十++来{土十来令图4514.3部分可拆连接件在局部详图或比例较大的图形中可按图46所示简化画法画出，必要时注明名称代号以及规格。图46中a为矩形连接板连接，b为空芯螺钉连接，c为圆柱螺母连接件连接，d为对接式连接件连接，。为螺栓偏心连接件连接，f为凸轮柱连接件莲接。\nQB/T1338一19910ab0O、:刃叮心曰Cd飞一丫、宁井;i""4，式争Oef图4614.4杯状暗铰链可按其外形简化画出，见表sef63\ncps/'r1338一1991表8局部详图上基本视图上琦I}一类.正1阵{一业-少1件钾东l型!一门众泣一号仁习亡+ili:A口网纽+一.+井rV类:尹一业一粉弃侧目}万一摇韧杯l卜型一J一月-自反砂七卜司{奢爪了峪习协B万二场:七}’1:一、万二’十介导八;挤15林结合的衰示方法15.，在表示神头横断面的图形上，无论剖视或外形视图，禅头横断面均需涂成淡墨色，以显示桦头端面形状类型和大小，见图47。同一摔头有长有短时;只涂长的端部。见图47de164\nQB/T1338一1991A-AA一A卜门IH一一门}__习徽粼__习Im凡H-HH-H育A-AB-BA-A"一腻B-H图4715.2桦头端面除了涂色表示外，亦可用一组不少于三条的细实线表示，见图48。如摔端细实线应画成平行于长边的长线。\nOB/T1338一1991王三毛I-卜4);.,(I噩么一人.图4815.3无论用涂色或画细实线表示神头端面，木材剖面符号尽可能用相交细实线，不用纹理表示，以保持图形清晰。’15.4可拆连接用定位木销可按图49画法表示，以与神结合区别。其中两相互垂直的细实线，与零件主要轮廓线呈450倾斜。图4916简化画法16.1当倾斜角度不大，不作为直接加工依据时，为了使图面清晰，在不影响看图条件下，允许省略一些线条。如图50和图51望板下部。\nQs/'r1338一1991公妾云毛犷图50图5116.2当倾斜角度不大，在不影响看图条件下，允许采用不按投影的近似画法，如图51中A-A，用圆代替椭圆。16.3当主视图画成全剖视时，部分处在最前面有特殊造型要求的结构允许按外形画出，如望板。16.4在基本视图上，直径很小的圆可以画一细实线“+”字，表示其位置，再用不带箭头的引出线注出圆孔个数和直径。如为连接件连接，则引出线末端带箭头，再用文字注明数量、名称、规格，见图520.栓M5xb0母、垫圈6一d8H-留钉15图5216.5基本视图为剖视时，允许省略一些次要的、或将使图面模糊不清的投影。但局部详图必须画全。16.6较大较长范围内的剖面符号及图例，可只画一小部分在其两端或某个角上。16.7某些结构属常规工艺条件要求，在图样中一般可省略不画。例如实板抽屉的捍结构，嵌板结构、桦槽结构中的梯与糟空隙，梯结合中樟眼深度略深等工艺要求。见图53.图5316.8在同一视图上，相同结构排列的图形，可只画1-2个，其他以点划线表示其位置，数量还可以用文字说明。如图54.\nQB/'r1338一1991图5416.9对于对称图形，在不致引起误解时，允许只画一半或四分之一，并在对称中心线的两端各画出两条与其垂直的平行细实线，见图386,39a。对称符号平行线长6-10mm，平行线间距2mm左右。平行线在对称中心线两侧的长度应大致相等。\nQB/T1338一1991附录A标题栏的格式(参考件〕A1标题栏的格式见图A1、图A2淤卜中沪，像像侧中姗牟脚叫阅却植像划kli划却砰幸姗毗希色产抹肺碱、‘了、勺洲户类中产~、中崔侧牟叫阅IiNm城耸像娜脚幸淤峨帷，片镰.了味创之蕊rltiimw帐ZIr鹭产气产呜口口口口叹叹叹叹什场廿8h)创、洲4葵盆0篡竺中伙形侧中汉场把拿理拿望拭狠任裁拭称母莽侧侧W口国口因吹因azz巴扮聆、创令电、洲场汤公公粼弓探T老大口:U洒墓4H11口口层书墓AH3匕}匕}LI匕}匕!。I匕}匕I匕I}匕}匕}7，7‘，，‘，7，，，7}777‘!7‘!7T9‘}7‘图A1附加说明:本标准由轻工业部质量标准司提出。本标准由南京林业大学负贵起草。本标准主要起草人周雅南自本标准实施之日起原轻工业部标准SG137-1978《家具制图》作废。169
