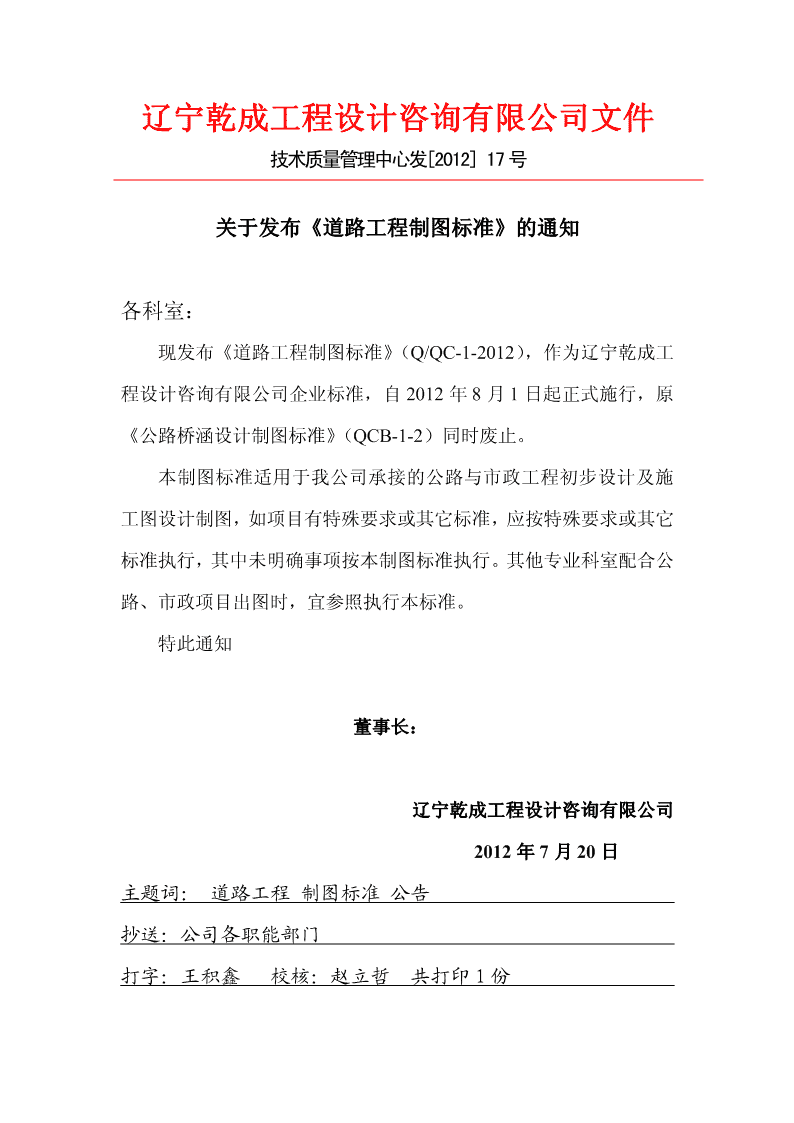

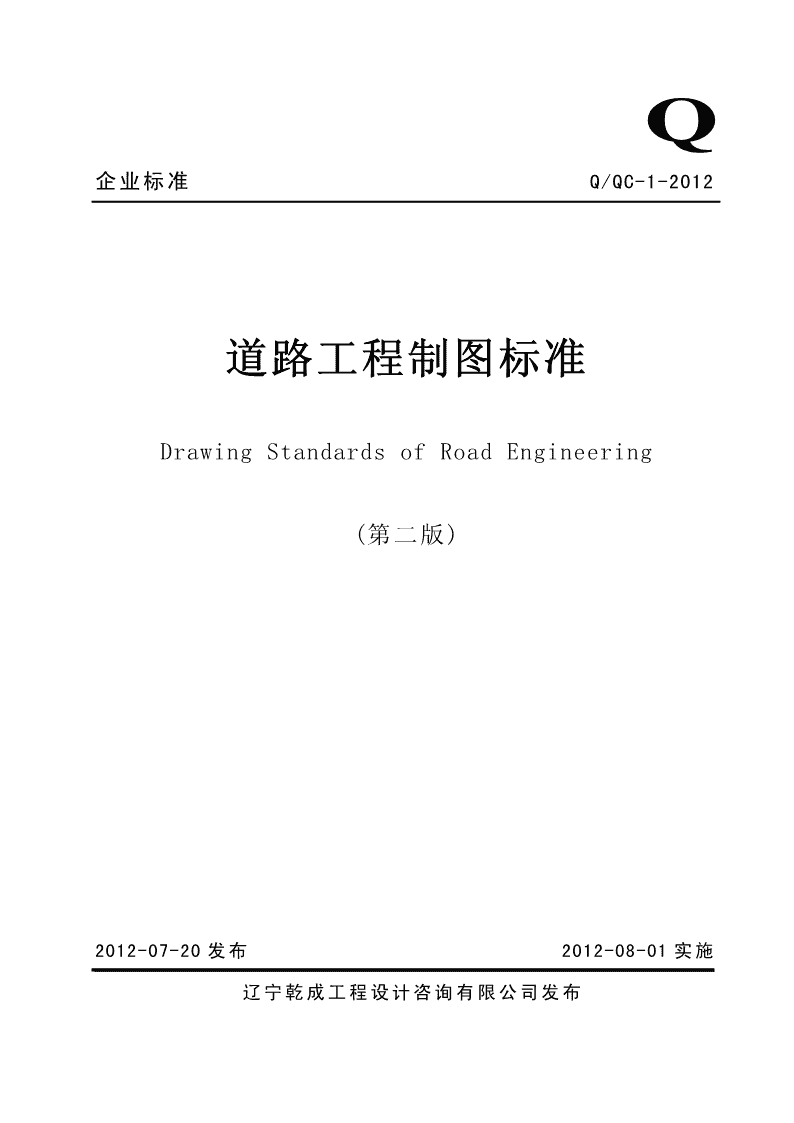

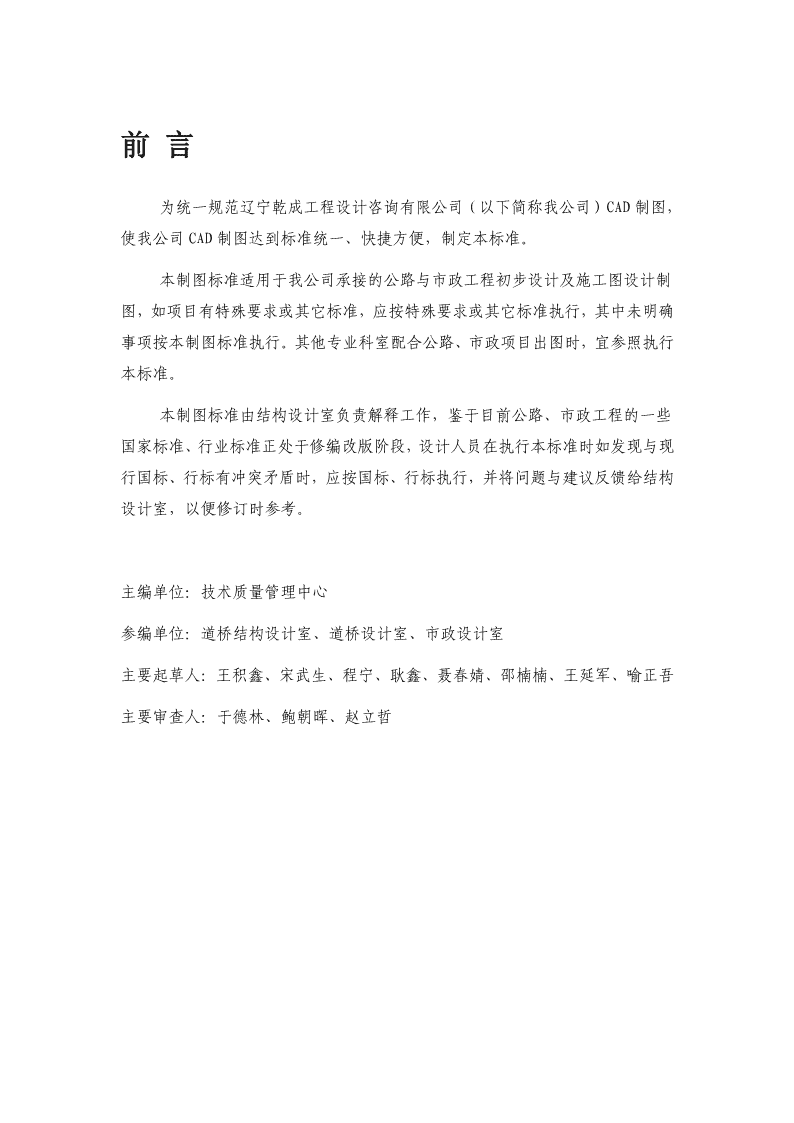

Q企业标准Q/QC-1-2012道路工程制图标准DrawingStandardsofRoadEngineering(第二版)2012-07-20发布2012-08-01实施辽宁乾成工程设计咨询有限公司发布\n辽宁乾成工程设计咨询有限公司文件技术质量管理中心发[2012]17号关于发布《道路工程制图标准》的通知各科室：现发布《道路工程制图标准》（Q/QC-1-2012），作为辽宁乾成工程设计咨询有限公司企业标准，自2012年8月1日起正式施行，原《公路桥涵设计制图标准》（QCB-1-2）同时废止。本制图标准适用于我公司承接的公路与市政工程初步设计及施工图设计制图，如项目有特殊要求或其它标准，应按特殊要求或其它标准执行，其中未明确事项按本制图标准执行。其他专业科室配合公路、市政项目出图时，宜参照执行本标准。特此通知董事长：辽宁乾成工程设计咨询有限公司2012年7月20日主题词：道路工程制图标准公告抄送：公司各职能部门打字：王积鑫校核：赵立哲共打印1份\n前言为统一规范辽宁乾成工程设计咨询有限公司（以下简称我公司）CAD制图，使我公司CAD制图达到标准统一、快捷方便，制定本标准。本制图标准适用于我公司承接的公路与市政工程初步设计及施工图设计制图，如项目有特殊要求或其它标准，应按特殊要求或其它标准执行，其中未明确事项按本制图标准执行。其他专业科室配合公路、市政项目出图时，宜参照执行本标准。本制图标准由结构设计室负责解释工作，鉴于目前公路、市政工程的一些国家标准、行业标准正处于修编改版阶段，设计人员在执行本标准时如发现与现行国标、行标有冲突矛盾时，应按国标、行标执行，并将问题与建议反馈给结构设计室，以便修订时参考。主编单位：技术质量管理中心参编单位：道桥结构设计室、道桥设计室、市政设计室主要起草人：王积鑫、宋武生、程宁、耿鑫、聂春婧、邵楠楠、王延军、喻正吾主要审查人：于德林、鲍朝晖、赵立哲\n辽宁乾成工程设计咨询有限公司制图标准目录目录................................................................................................................................‐1‐1一般规定............................................................................................................................‐3‐1.1图幅、图框及会签......................................................................................................‐3‐1.2文字..............................................................................................................................‐3‐1.3图线..............................................................................................................................‐5‐1.4比例..............................................................................................................................‐6‐1.5尺寸标注......................................................................................................................‐6‐1.6图纸打印.....................................................................................................................‐8‐1.7电子版图纸文件名.....................................................................................................‐8‐1.8电子文件的存档及传递.............................................................................................‐8‐1.9工程计量单位..............................................................................................................‐8‐2公路工程...........................................................................................................................‐10‐2.1索引及说明................................................................................................................‐10‐2.2路线............................................................................................................................‐10‐2.3路基、路面、排水及防护、路线交叉、环境保护与景观设计、其他工程、筑路材料......................................................................................................................................‐12‐2.4表格...........................................................................................................................‐13‐2.5其它...........................................................................................................................‐13‐3市政工程...........................................................................................................................‐14‐3.1平面图部分................................................................................................................‐14‐3.2纵断面图部分............................................................................................................‐16‐3.3横断面图部分............................................................................................................‐17‐3.4辅助设计的大样图、细部图...................................................................................‐17‐4桥梁工程...........................................................................................................................‐18‐4.1桥位平面图................................................................................................................‐18‐4.2桥型布置图................................................................................................................‐18‐4.3结构一般构造图........................................................................................................‐19‐4.4钢筋构造图................................................................................................................‐20‐‐1‐\n辽宁乾成工程设计咨询有限公司制图标准4.5预应力钢束构造图....................................................................................................‐20‐4.6钢结构设计图............................................................................................................‐20‐附1公路工程文件组成.....................................................................................................‐21‐序篇..................................................................................................................................‐21‐第一篇总体设计..........................................................................................................‐21‐第二篇路线..............................................................................................................‐24‐第三篇路基、路面及排水..........................................................................................‐24‐第四篇桥梁、涵洞（大于50页单独成册）............................................................‐26‐第五篇隧道（大于50页单独成册）........................................................................‐27‐第六篇路线交叉..........................................................................................................‐28‐第七篇交通工程及沿线设施（省公路局管理项目单独成册）..............................‐29‐第八篇环境保护与景观设计......................................................................................‐30‐第九篇其它工程..........................................................................................................‐30‐第十篇筑路材料..........................................................................................................‐30‐第十一篇施工组织计划..............................................................................................‐30‐第十二篇施工图预算（单独成册）..........................................................................‐31‐附2市政工程文件组成.....................................................................................................‐32‐外封及扉页......................................................................................................................‐32‐道路交通工程..................................................................................................................‐33‐一、道路部分..............................................................................................................‐33‐二、交通部分..............................................................................................................‐34‐三、涵洞部分..............................................................................................................‐35‐排水工程..........................................................................................................................‐36‐桥梁工程..........................................................................................................................‐36‐附3制图标准图样.............................................................................................................‐38‐附4标准图框.....................................................................................................................‐40‐‐2‐\n辽宁乾成工程设计咨询有限公司制图标准1一般规定1.1图幅、图框及会签1.1.1设计文件图幅应采用297mm×420mm（A3横式）。如需A3加长图纸，加长图纸应为210mm的整倍数加长。1.1.2图框采用附录B标准图框，并统一采用外部参照相应项目标准图框TK文件；A3加长图框请自己根据此标准图框按1.1.1条要求制作，加长一个210mm图框命名为TK1，依此类推。1.1.3图纸会签框由设计、复核、审核、审定组成。设计、复核、审核禁止采用电子签名。1.1.4绘图样板统一采用“构造图模板”或“钢筋构造图模板”。将以上文件复制到acadiso.dwt文件所在的template文件夹下，设计作业前，选取相应项新建CAD图形文件。1.2文字1.2.1图内文字（图框除外）宜采用5、3.5、3、2.5四种字高标准，每种尺寸对应的内容应为：图内标题（视图图名）：5；图内引出（例如各种标高，水位、桥梁中心线、路面铺装等)：采用字高3；表格表头、表内文字：分别采用3.5、2.5字高；标注文字：采用2.5字高；附注文字：统一用“注：”标示，采用3.5字高，行间距6。‐3‐\n辽宁乾成工程设计咨询有限公司制图标准剖切文字：采用3.5字高。上标，下标：0.5倍正文高度。对于软件成图或已有的通用图、标准图可暂不修改，但对于整册图纸应保持风格一致。1.2.2字体统一采用ebg字体，高宽比为0.8。对于软件成图或已有的通用图、标准图字体与之相近的（如fsdb、hzdx、thfont等字体）可暂时利用，但对于整册图纸应保持风格一致。1.2.3分数不得用汉字或数字与汉字混合表示。正投影图名称应用汉字按“（半）（××）立面（平面、侧面）”型式书写。剖面图和断面图名称应按“（1/2）1-1（a-a、A-A）”例如:1.2.4被切物体断面的位置及编号应用标有英文字母或罗马数字的剖切线表示。剖面的剖切线还应标明剖切后物体的投影方向。1.2.5说明及图内附注，凡等式或计算式，一律采用“=”号，不得用破折号“—”；凡仅表明性质或指标的，一律用破折号“—”，不得用“=”号；表明数字范围的符号一律采用“～”号，不得用破折号“—”。例如：“土壤内摩擦角=30°”应为“土壤内摩擦角—30°”。“土壤内摩擦角φ—30°”应为“土壤内摩擦角φ=30°”。“跨径=20m”应为“跨径—20m”。“L—k＋b＋c＋60”应为“L＝k＋b＋c＋60”。“桥长120—130m”应为“桥长120～130m”。‐4‐\n辽宁乾成工程设计咨询有限公司制图标准1.3图线1.3.1图形线宽按如下标准设置：构造图中构造线、钢筋构造图中钢筋等主要线线宽：0.35mm（如钢筋过密可根据实际情况减小线宽或以示意图的形式适当删减钢筋），其它线采用默认线宽，默认线宽采用0.15mm。禁止采用多段线控制线宽（因多段线在布局空间打印容易比例出错）。1.3.2实线、虚线、点划线应按下表绘制。表1.3.3-1常用图线线型线型名称线型图例线型比例实线Continuous在线型管理器中选择“缩放时使用图纸空间单元，并将全局比例虚线Ebg-Dashed因子设置为5.0，将前对象缩放比例设置为1.0点划线Ebg-Center1.3.3图线间净距不应小于0.7mm；若小于0.7mm，则应考虑主次结构删除部分线条。1.3.4绘图应引入图层管理，采用不同图层区分不同线型、线宽，以方便管理和修改。具体如下表：表1.3.5-1图层管理构造线Outline虚线Dashed中心线Center‐5‐\n辽宁乾成工程设计咨询有限公司制图标准标注Dim布局视口及绘图用辅助线Defpoints附注及剖切线等Fline图内标题、表格及图注等文字Text1.4比例1.4.1绘图应在模型空间按1:1000（图上一个单位代表1m）、1：10（图上一个单位代表1cm）或1:1（图上一个单位代表1mm）的比例绘制；地形图、平面图绘图应采用1:1000，钢结构绘图应采用1:1绘制。1.4.2打印出图采用布局里设置绘图比例，绘图比例的选择，应根据图面布置合理、匀称、美观的原则，按图形大小及图面复杂程度确定；优先选用比例：1:2、1:5、1:10、1:20、1:30、1:50、1:100、1:150、1:200、1:300、1:500、1:1000、1：2000等。1.4.3比例应采用阿拉伯数字表示，宜标注在视图图名的右下方或下方。（文字规格：标题采用5号字、比例采用3.5号字）如：1.5尺寸标注1.5.1标注统一采用模板中设定好的标注，如所需比例在模板中没有，应用现有的为基础修改增加。1.5.2特殊标准应参照常用标注对应修改、格式统一。‐6‐\n辽宁乾成工程设计咨询有限公司制图标准1.5.3标注尺寸线均应采用细实线（0.15线宽），标注统一采用双边实心箭头。在连续标注的小尺寸中，也可在尺寸界线同一水平的位置，用黑圆点表示尺寸起止符。尺寸数字宜标注在尺寸线上方中部。当标注位置不足时，可采用反向箭头。最外边的尺寸数字，可标注在尺寸界线外侧箭头的上方，中部相邻的尺寸数字，可错开标注(图2.7.2)。1.5.4尺寸界线的一端应靠近所标注的图形轮廓线，另一端宜超出尺寸线1～3mm。图形轮廓线、中心线也可作为尺寸界线。尺寸界线宜与被标注长度垂直；当标注困难时，也可不垂直，但尺寸界线应相互平行。1.5.5圆弧尺寸宜按图1.5.5a标注，当弧长分为数段标注时，尺寸界线也可沿径向引出(图1.5.5b)。弦长的尺寸界线应垂直该圆弧的弦(图1.5.5c)。‐7‐\n辽宁乾成工程设计咨询有限公司制图标准1.6图纸打印图纸打印应统一采用monochrome.ctb打印样式（彩色打印除外）。1.7电子版图纸文件名1.7.1电子版图纸的文件名应按以下方式采用：例“03桥型布置图”或“S1-3桥型布置图”“03”—该张图纸在全套图纸中的位置，应与目录相同。“S1-3”—该张图纸的图号，应与目录、图纸中的图号相同。“桥型布置图”—该张图纸的内容，应与目录相同。1.7.2同内容图纸如有多张宜采用如下方式：例“桥型布置图”图号为S1-3，多张图纸图号后面加上-1～-n，则每张图号为S1-3-1，S1-3-2，S1-3-3，……。1.8电子文件的存档及传递1.8.1图纸绘制完成后，应使用PU命令对图层、文字类型、标注样式等多余项目进行清理。1.8.2项目结束后项目负责人应负责依据公司存档制度将电子文件存档。存档时，对部分含有计算公式的excel工程数量表（如土石方表、路面工程数量表等）需一并存档。1.8.3建设单位要求提交设计文件电子版时，应提交与书面文件相同内容的电子版，并应采取相应加密措施处理，以防止电子文件被改动。CAD图纸可采用jpg、pdf等图片格式。1.9工程计量单位1.9.1图纸中的单位，标高以米计；里程以公里计；百米桩以百米计；钢筋直径‐8‐\n辽宁乾成工程设计咨询有限公司制图标准及钢结构尺寸以毫米计，其余均以厘米或毫米计。当不按以上采用时，应在图纸中予以说明。1.9.2当带有阿拉伯数字的计量单位在文字、表格或公式中出现时，必须采用符号，如：重量为150t,不应写作重量为150吨或一百五十吨。当表中上下栏目的数值或文字相同时，不得使用省略形式表示。1.9.3工程数量或主要材料数量的计算均应根据四舍五入的原则处理（如特别小的工程量按四舍五入处理会舍成零时应增加位数显示或进位处理，例挡块混凝土3330.03m汇总时不能显示为0而应为0.03m或0.1m），其位数应按下表采用。取用位数工程材料项目单位明细表部分汇总表3混凝土、砖石m小数后两位小数后一位3石方、土方m整数位整数位钢筋长度m小数后两位小数后一位钢筋重量kg小数后一位整数位型钢、铁件等重量kg小数后一位整数位预应力筋长度m小数后一位整数位预应力筋重量kg小数后一位整位数3木材m小数后两位小数后一位模板㎡小数后一位整数位防水层㎡整数位整数位勾缝面积㎡整数位整数位3石灰土、砂m整数位整数位生石灰t小数后两位小数后一位石油沥青t小数后两位小数后一位桩号、路线长度m小数后三位小数后三位‐9‐\n辽宁乾成工程设计咨询有限公司制图标准2公路工程一级及以下等级公路，文件组成、内容详略及出图比例严格按照本标准及《公路工程基本建设项目设计文件编制办法》执行；文字样式、大小按照本标准总则部分执行，其余未尽事宜参考如下：2.1索引及说明2.1.1文件索引（Word文档）：1文字采用仿宋，标题字高20加粗，正文字高14加粗。2.1.2说明书（Word文档）：1文字：全文使用仿宋体，标题字高20号加粗，正文、页眉、页脚字高12号，表格内文字10号，各篇标题文字加粗。1.5倍行间距、字间距0.5。2格式：标题分栏为1栏，正文分栏为2栏。标题与正文加一空行，页眉页脚加横线，右上角写工程名称、右下角注明设计单位；页边距左35、上下右25。2.2路线2.2.1平、纵断面图部分：2.2.1.1项目地理位置图：1文字高度：起讫点标注文字高度4.0，线宽0.35mm。2文字标注方向：北方向。3图线：路线线宽1.20mm，文字及文本框线宽0.35mm，文本框尺寸高×宽=20×30，引出线长线15，引出位置在文本框中点，底部宽度5，角度125°。4颜色及打印：路线、文本框、字体指北针为红色，文本框填充颜色2号（黄色）。底图采用彩色扫描图，打印使用对象颜色。‐10‐\n辽宁乾成工程设计咨询有限公司制图标准2.2.1.2路线平、纵断面缩图：1纵断图网格线横12条、纵35条，采用线型DOT2，线形比例5.0。文字、图线及打印参照平面图、纵断面图。标注内容及图框各部尺寸详见附图。图纸比例1:10000～1:100000。2.2.1.3公路平面总体设计图：1图线：中线采用点划线（见总则），线宽用默认线宽。其余项目与路线平面图相同。图纸比例1:1000～1:2000。2.2.1.4路线平面图：1文字高度：百米桩、公里桩、要素桩、交点号、桥隧、断链桩号字高3.5，起讫点桩号、附注字高3.5，曲线表、水准点、控制点、坐标字高2.5。2文字标注方向：桩号标注在路线右侧、垂直朝内、文字偏距1.5，交点号、桥涵标注随路线走向，断链桩号、起讫点桩号与路线垂直、字头朝前进方向，水准点、控制点与地形图文字相同。3图线：中线采用实线，线宽0.35mm，其它采用默认线宽。百米桩刻度线长1，公里桩刻度线长10，桥涵标注引出线长15,水准点引出线长10，桥涵及断链桩号标注线视文字多少而定。4图标及打印：指北针高10，形式要求全册统一，水准点圆半径2.5，控制点正方形边长4.0、内圆半径1.0。桥涵简图按照交通部发布的《公路工程基本建设项目设计文件图标示例》中图例标注，并正确示意出角度、桥名、孔径及上部结构。打印时地形图采用颜色253，其余设计内容采用黑色。5图纸比例：高速公路、一级公路1:2000,其它等级公路1:2000～1:5000。2.2.1.5公路用地图：1文字高度：中线百米桩、桥隧标注同平面图，两侧占地宽度文字高度2.5。2图线：中线为点划线（见总则），两侧标注线长15、实线，线宽使用默认线宽。‐11‐\n辽宁乾成工程设计咨询有限公司制图标准其余项目与路线平面图相同。3图纸比例：高速公路、一级公路1:2000,其它等级公路1:2000～1:5000。2.2.1.6管道排水平面图：1文字高度：中线百米桩、桥隧标注同平面图，其他图内文字字高2.5。2.2.2纵断图部分：2.2.2.1路线纵断面图：1文字高度：标注项目字高4.0，标注项目内容、标尺高程、桥隧、断链桩号、水准点、字高3.0，横纵比例字高3.5。2文字标注方向：按常规方向（所有软件方向均一致）。3图线：中线采用实线，线宽0.35mm，其它采用默认线宽。水准点T字横线标注长度15，桥隧、断链桩号及水准点T字竖线标注长度视文字多少而定，够长即可。网格线横16条、纵36条，采用线型DOT2，标注项目“平曲线”一栏中横线采用HIDDEN，线型比例均为5.0。4图纸比例：水平比例与平面图一致，垂直比例视地形起伏情况可采用1:200、1:400或1:500。2.2.2.2管道排水纵断面图：1网格线横10条、纵36条，采用线形DOT2，线型比例均为5.0。文字、图线、打印及未提及项目参照路线纵断面图。2图纸比例：1:50～1:200。2.2.3安全设施：1构造图中构造线、钢筋图中钢筋线等主要线宽：0.35mm,其余线宽默认。2标志版面内文字可不按总则要求文字执行。3安全设施布置图应绘制标志、标线、护栏、隔离栅。图纸比例：1:2000～1:5000。2.3路基、路面、排水及防护、路线交叉、环境保护与景观设计、其他工程、筑路材料2.3.1路基横断面图：‐12‐\n辽宁乾成工程设计咨询有限公司制图标准1文字标注位置：参数文字标注在图形下方，2列3行。2图线：路面线采用实线，线宽0.35mm，中间线采用点划线Ebg-center线型比例2.5，其他采用默认线。2.4表格2.4.1CAD表格1图内如有表格，表格行高7.0，外部边线宽0.35mm其它线宽默认。2.4.2EXCEL表格1使用EXCEL计算的图纸应尽量转化为CAD文件进行出图，因有部分表格文件不方便使用CAD出图，在使用EXCEL计算完成后将其套入CAD图框内进行打印，存档时采用.dwg文件类型。2EXCEL表格行高25（不包含个别合并表格），共28行（含表头），外部边线加粗，各表列宽可根据表格内容自行决定。3表格中的文字采用仿宋，表头字高20，加粗，表内字高11。2.5其它2.5.1填充图案：各材料的填充图案使用应符合《道路工程制图标准》表6.0.1的规定。2.5.2打印颜色及出图比例：路基横断面图中地面线采用颜色253，其余采用黑色。每页列数因道路宽度及占地宽度而异，视具体项目做出统一。其他未提及事项按总则执行。‐13‐\n辽宁乾成工程设计咨询有限公司制图标准3市政工程市政工程制图的文件组成、内容详略及出图比例严格按照本标准及《市政公用工程设计文件编制深度规定》执行；文字样式、大小按照本标准总则部分执行，其余未尽事宜参考如下：3.1平面图部分3.1.1道路平面图：3.1.1.1道路平面图应按照路线前进方向从左侧向右侧绘制，右上角应绘制指北针或风玫瑰，右下角应绘制图注，图注的内容应包括本图比例（1：1000或1：500）、单位和其它信息（如坐标系、项目情况等）。1文字高度：引出标注、交点号、桥涵信息、交叉口信息、桩号、设计高程、坐标等字高采用3.0，附注字高3.5。2文字标注方向：向小桩号方向标注，其他文字在分图中正向标注。3图线：道路设计范围线应用实线，线宽0.5mm；道路中线用点划线，线宽0.2mm；车行道与非机动车道或自行车道分界线用实线，线宽0.35mm。其他线宽使用默认线宽。4图标及打印：指北针高10，形式要求全册统一，水准点圆半径2.5，控制点正方形边长4.0、内圆半径1.0。正确示意出桥涵简图的角度、桥名、孔径及上部结构。打印时地形图采用颜色253，其余设计内容采用黑色。3.1.1.2道路平面图中应明确：道路各不同功能区间界限；特征位置坐标、曲线半径、JD位置及曲线要素；相交道路名称、设计范围、断面形式；道路范围内构造物信息等。3.1.2道路红线图：3.1.2.1图线：道路设计范围线应用点划线，线宽0.5mm。其余项目与道路‐14‐\n辽宁乾成工程设计咨询有限公司制图标准平面图相同。3.1.2.2道路红线图应明确：道路红线设计范围，坐标点间隔通常取50m，直线段可适当拉长，曲线段适当加密；标示出建筑物与占地之间的关系。3.1.3标志、标线平面图3.1.3.1文字高度、图线、比例、图标与打印等项目与道路平面图相同。3.1.3.2标志、标线平面图应明确：标志采用的结构形式、位置、数量；标线具体位置，标线的样式；隔离栏、护栏等交通设施的位置。3.1.4排水平面图3.1.4.1排水平面图应按照路线前进方向从左侧向右侧绘制，右上角应绘制指北针或风玫瑰，右下角应绘制图注、图例、图注的内容应包括本图比例（1：1000或1：500）、单位，以及管线设置位置；图例应包括所有用于表示管线的符号的代表内容。1文字高度：引出标注、交点号、桥涵信息、交叉口信息、桩号、设计高程、坐标等字高采用3.0，附注字高3.5。2文字标注方向：向小桩号方向标注，其他文字在分图中正向标注。3图线：排水主管线，线宽0.8mm，连接管线宽0.4mm，其他线宽使用默认线宽。3.1.4.2排水平面图中应明确：1管道位置、走向、管径、长度、坡度、流水方向。2检查井井位（桩号），未在路线范围内的检查井应标注坐标。3雨水口设置位置。4预留管线设置位置、管径、长度、坡度、流水方向。5管道出水口的位置，道路上桥梁涵洞等构造物的位置，泵站以及污水处理厂位置。6若无排水纵断图时，应在平面图上标注检查井井顶标高，以及管底标高。‐15‐\n辽宁乾成工程设计咨询有限公司制图标准3.2纵断面图部分3.2.1道路纵断面图3.2.1.1道路纵断面图应绘制出设计坡度与距离、设计高程、地面高程、路中填挖高、平曲线、交叉口编号、桩号等。本图比例-横向1：1000、竖向1：100。1文字高度：引出标注、交点号、桥涵信息、交叉口信息、桩号、设计高程、地面高程、坐标等字高3.0，表头字高4.0、附注字高3.5。2图线：采用鸿业管线软件默认线型宽度。3文字标注方向：按常规方向（所有软件方向均一致）。3.2.1.2道路纵断面图中应明确：纵坡长度、坡度、竖曲线半径，构造物的位置以及设置情况，相交路口设计范围以及相关信息，相应位置的规划高程。3.2.2排水纵断面图3.2.2.1排水纵断面图比例-横向1:500～1:2000、竖向1：100～1:200。1文字高度：引出标注字高3.5，桩号、设计高程、地面高程、坐标等字高3.0，表头字高4.0，附注字高3.5。2图线：采用鸿业管线软件默认线型宽度。3文字标注方向：按常规方向（所有软件方向均一致）。3.2.2.2排水纵断面图中应明确：1原地面标高、井顶标高、管底标高、管顶覆土深度。2管径、坡度、坡长。3管道基础形式。4检查井、沉泥井、倒虹井井位及间距。5预留管道设置位置、管径及高程、管道交叉处管道位置、管径及高程。6管道出水口位置、高程。‐16‐\n辽宁乾成工程设计咨询有限公司制图标准3.3横断面图部分3.3.1道路横断面图3.3.1.1道路横断面图必须做到详细、准确，比例采用1：200。除设计中线使用点划线外，其他均使用实线，图面字高、标注字高采用3，附注字高3.5。3.3.1.2道路横断面中应明确：各个车道宽度，横断面各组成部分宽度；提供道路横坡设计形式；横断面各折点高差。3.3.2土石方横断面图3.3.2.1土石方横断面比例应采用1：200或1：250或1：400。1文字标注位置：参数文字标注在图形下方，分2列设置。2图线：路面线采用实线，线宽0.35mm，中间线采用点划线Ebg-center线型比例2.5，其他采用默认线宽。3.3.2.2每个断面应明确Hs设计高程、Ht填挖高度、At填方面积、Aw挖方面积。3.4辅助设计的大样图、细部图3.4.1辅助设计的大样图、细部图包括路面结构图、路基防护图、软基处理、盲道设计图、无障碍设计图、公交停靠站设计图、平交口设计图、管槽开挖支护设计图等。3.4.1.1按照实际情况绘图。路面各结构层、挡墙等圬工材料范围线加粗，线宽0.35mm。‐17‐\n辽宁乾成工程设计咨询有限公司制图标准4桥梁工程公路工程及市政工程中的桥梁工程制图除应满足以上要求外，还应满足以下具体要求。4.1桥位平面图4.1.1桥位平面图应按照路线前进方向从左侧向右侧绘制，右上角应绘制指北针或风玫瑰，右下角应绘制图注，图注的内容应包括本图比例、单位和其它信息（如改河、改路的描述）。4.1.2如果存在下列情况，桥位平面图中应明确：1改河或改路应在桥位平面图中绘制平面示意，包含原位置，改后位置；2与河流相交应标注出河流名称、水流方向、绘制出河坝位置，上下游调治构造物。3与道路交路应标注出被交路名称、被交路前进后退方向地名、桥梁与被交路交角等基本信息。4.1.3桥位平面图所参照的地形图应按照2.2条设置。4.2桥型布置图桥型布置图应绘制出立面、平面及横断面（剖面）及图注。4.2.1立面1立面图应绘制桥梁的立面投影面（不透视）；也可同时绘制投影面和中线剖面，其中小桩号的一半绘制投影面，大桩号一半绘制中线剖面。2立面图中除桥梁外应绘制出道路延伸、河床断面、特征水位、道路净高或通航净空、控制桩号、防护工程、地质柱状图、前进后退方向地名等。3路线交叉处应绘制建筑界限。‐18‐\n辽宁乾成工程设计咨询有限公司制图标准4控制桩号包括：桥梁起点、终点及中心桩号。5立面图中应标注桥梁标准跨径及桥长（包括耳墙的长度），搭板长度、拱矢高、起终点、墩直径（边长）、桩直径（边长）、墩台高、桩长（扩基高度）、墩台号（加圆圈表示）、剖面位置等。4.2.2平面1平面图可根据桥宽选择绘制半平面或全平面。桥宽较大或分幅桥只绘制上半幅（半平面，中心线在下面），桥宽较小绘制全平面。2平面图复杂大桥应分桥面及墩台绘制。复杂大桥中线左侧部分绘制桥面（不透视），中线右侧绘制墩台基础（透视）。中小桥可不区分，均绘制桥面（透视墩台基础）。3平面图中应标注桥宽及横断布置，典型桥墩的平面尺寸、前进方向与墩台右侧倾角（正交可不标注）、墩台与被交路交角、被交路的相关信息（宽度，前进后退方向地名）等。4.2.3横断面（剖面）1横断面（剖面）应绘出主跨及引桥跨中标准断面和特殊断面、第一跨（最后一跨）跨中断面（向桥台方向）等。2横断面上应标出横断布置及主要结构尺寸（标注通用尺寸，如梁高，桩柱直径，无需标注非通用尺寸，如墩台身高度、桩长、下部标高等）。4.3结构一般构造图4.3.1结构一般构造图必须做到详细、准确。4.3.2图纸中主要包括：立面、平面、典型及特殊断面、必要时可加入“位置图”以表明图中节段在全桥中所处位置。4.3.3作图原则是能清晰明了的表现结构构造和各部位详细尺寸。4.3.4标注要力求做到主次分明、条理清楚、表达准确。‐19‐\n辽宁乾成工程设计咨询有限公司制图标准4.3.5断面位置主要选择在梁端、跨中以及截面变化处。4.4钢筋构造图4.4.1钢筋构造图的各展开图尽量清晰、明了，各种钢筋均得到展示。4.4.2比例尺根据图面需要选定，以保证展示钢筋不过密、也不要过松。4.4.3标注清晰，特别是对主筋的标注，务必做到每根主筋都能准确定位。4.4.4引出清晰，不能出现重复或偏移。4.5预应力钢束构造图4.5.1预应力钢束构造图应示出立面、断面，及平面变化处，复杂结构应示出平面。4.5.2预应力钢束对管道钢束断面、锚具断面、连接器断面、锚具侧面、连接器侧面等特征断面、侧面均应区分表示，并给出图示。4.5.3预应力钢束构造图应给出钢束引伸量。4.6钢结构设计图4.6.1钢结构图纸以mm为单位绘制。4.6.2钢结构设计制图分为设计图和施工详图两个阶段，施工详图由钢结构加工单位负责绘制，设计无需绘制。4.6.3钢结构设计图的制图如无特殊要求，均按照《道路工程制图标准》（GB50162-92）第四章及《钢结构设计制图深度和表示方法》（03G102）执行。‐20‐\n辽宁乾成工程设计咨询有限公司制图标准附1公路工程文件组成根据《公路工程基本建设项目设计文件编制办法》的规定，并结合辽宁《“十二五”工作指导思想与总体目标》中‘辽宁省普通公路工程施工图设计文件提纲’现制定公路施工图设计道路部分的文件组成。凡以我公司名义出版的施工图均应按此规定执行（业主有特殊要求的除外），初步设计参照执行。图纸总页数大于300页应以不同组合的篇分册出版，具体文件组成如下：序篇1.封皮初步设计为淡绿色，施工图设计为奶油白色或象牙白色。每册封面上一般应列出公路路段或建设项目名称(或工程代号)及里程全长、设计阶段及设计文件名称、册数(第××册共××册)、测设单位名称、设计文件编制年月。2.扉页内容应包括公路路段或建设项目名称(或工程代号)及里程全长、设计阶段及设计文件名称、册篇组成、主办单位、勘察设计证书等级及编号、各级负责人签署、设计文件编制年月。3．工程设计证书（彩页）4．参加测设人员名单参加测设人员(技术员以上)姓名、职务、职称及工作项目或内容5．图例6．目录第一篇总体设计1．项目地理位置图2．总说明书应包含以下内容：‐21‐\n辽宁乾成工程设计咨询有限公司制图标准一、概述1.1任务来源依据1.2测设经过及完成时间1.3技术标准1.4工程概况：路线起讫点、全长、所经主要控制点情况、沿线主要城镇（重要村镇等）、河流、公路及铁路等；项目改造必要性及意义、拟改善项目走向、规模及建设性质。1.5沿线地形、地质、地震、气候、水文等自然地理特征。1.6旧路状况：道路现状、等级、破坏程度，构造物年代、荷载标准、使用情况等。二、路线2.1路线设计原则及总体思路2.2平面设计2.3纵断设计三、路基3.1路基设计原则3.2路基横断面布置3.3路拱横坡及超高加宽3.4路基设计（高填、深挖、特殊路基及清表换填）3.5路基压实标准与压实度及填料要求3.6路基支挡、加固及防护工程设计3.7取土、弃土地点及方案四、路面4.1路面设计理论和标准4.2路面结构拟定和计算4.3路面材料要求4.4路面验收标准说明五、排水5.1原路排水状况与排水设计原则5.2排水设计标准与计算5.3排水形式与排水构造物六、桥涵6.1特大、大、中桥的桥位、结构形式、结构设计原则6.2小桥、涵洞设计说明6.3主要材料及新技术、新工艺、新材料的采用情况6.4桥梁结构分析计算及计算参数的选取情况6.5桥梁耐久性设计、养护维修设施设计情况6.6施工方法及施工注意事项七、隧道7.1设计依据及总体原则7.2隧道设计7.3特殊地质条件下隧道设计7.4辅助坑道设计7.5长、特长隧道通风防灾、救援设计7.6隧道施工监控预测、地质预报设计‐22‐\n辽宁乾成工程设计咨询有限公司制图标准7.7隧道机电设施设计7.8环境保护设计7.9施工方法及注意事项八、路线交叉8.1平面交叉数量描述8.1.1高等级道路交叉设计8.1.2低等级道路交叉设计8.1.3铁路、管线等交叉设计8.1.4交叉结构物设计8.2立体交叉描述立体交叉路线、路基、路面、排水、桥涵具体设计说明九、交通工程及沿线设施9.1安全设施设计9.1.1安全设施设计原则9.1.2道路安全设施设计9.1.3道路管理设施设计9.2其它设施设计（监控、通信、收费、供电、照明等）十、环境保护与景观设计10.1公路工程及设施与沿线自然环境的协调情况10.2景观设计的理念、原则10.3拟采用的植物配置及特性10.4环境保护与景观设计情况10.5土地复垦与利用情况10.6施工中的环境保护措施及注意事项十一、其他工程11.1其他各工程设计理由11.2其他各工程设计内容十二、筑路材料12.1筑路材料概况12.2各主要筑路材料来源及料场情况（材料质量、储量及采运条件）说明。十三、施工组织计划13.1施工组织、施工期限、工期、进度计划13.2主要、重要工程的施工方法13.3主要材料供应、运输方案及临时工程的安排十四、施工图预算十五、施工注意事项十六、其它需要说明的相关事宜3.路线平、纵面缩图（二级及以上公路应编制本图，路线长度小于2.1公里的省公路局管理项目可不编制本图）4．主要技术经济指标表5.附件：设计委托合同复印件、初步设计批复、有关指示、外业验收报告及相‐23‐\n辽宁乾成工程设计咨询有限公司制图标准关纪要文件复印件6.公路平面总体设计图（二级及以上公路）第二篇路线1.路线平面图2.路线纵断面图3.直线、曲线及转角表4.纵坡、竖曲线表。5.总里程及断链桩号表6.公路用地表*7.公路用地图*8.赔偿树木、青苗表*9.砍树挖根数量表*10.拆迁建筑物表*11.拆迁电力、电讯设施表*12.纸上移线图*Δ13.路线逐桩坐标表Δ14.导线点成果表Δ15.水准点表16.安全设施（省公路局管理项目单独成册，这里不包括）注：凡标有*的图表在大修工程中可不编制，凡标有Δ的图表只交付施工部门，不报送审批单位第三篇路基、路面及排水1.路基设计表Δ2.边沟（排水沟）设计表Δ3.路基标准横断面图4.一般路基标准断面图5.路基横断面设计图6.超高方式图*‐24‐\n辽宁乾成工程设计咨询有限公司制图标准7.隧道进出口过渡设计图8.耕地填前夯（压）实数量表9.挖淤泥排水数量表10.高填深挖路基设计图11.低填浅挖路基处理工程数量表12.低填浅挖路基处理设计图13.桥头路基处理工程数量表14.桥头路基处理设计图15.陡坡路堤或填挖交界处理工程数量表16.陡坡路堤或填挖交界处理设计图17.特殊路基设计表*18.特殊路基设计工程数量表*19.特殊路基设计图*20.特殊路基处理段地质纵断面图*21.中间带设计图22.中央分隔带开口设计图23.路基土石方数量表Δ24.路基每公里土石方数量表*25.路基土石方运量统计表*Δ26.取土坑（场）、弃土堆（场）一览表*27.取土坑（场）、弃土堆（场）设计图*28.路基防护工程数量表*29.路基支挡、防护工程设计图*30.原路病害调查表（新建工程不编制）31.原路病害调查图（新建工程不编制）32.原路弯沉测定表（新建工程不编制）33.交通量调查及预测表（上下行交通量比较表）34.路面结构计算书35.路面工程数量表36.路面结构图37.水泥混凝土路面设计图‐25‐\n辽宁乾成工程设计咨询有限公司制图标准38.路肩端部大样图*39.路缘石工程量表40.路缘石设计图41.平曲线上路面加宽表*42.平曲线上路面加宽图*43.路基路面排水工程数量表*44.路基路面排水工程设计图*注：凡标有*的图表在大修工程中可不编制，凡标有Δ的图表只交付施工部门，不报送审批单位第四篇桥梁、涵洞（大于50页单独成册）1.特大桥、大桥、中桥桥梁表（分别按顺序在图纸前列出）2.特大桥、大桥、中桥桥梁工程数量表（分别按顺序在图纸前列出）3.桥位平面图4.桥位工程地质纵断面图5.桥型布置图6.施工工序图（复杂及特殊工艺时设置）7.桩位坐标表（直线正桥可不绘制）8.横纵向布置图9.上部结构设计图(按上部结构一般构造、预应力钢束构造图、钢筋构造图)10.支座布置图11.下部结构设计图（下部结构一般构造图、盖梁钢束构造图、基础及下部结构钢筋构造图)12.调治构造物及附属工程设计图13.小桥桥梁表14.小桥工程数量表15.小桥桥位平面图16.小桥桥型布置图17.小桥桩位坐标表18.小桥上部结构设计图(按上部结构一般构造、预应力钢束构造图、钢筋构造图)‐26‐\n辽宁乾成工程设计咨询有限公司制图标准19.小桥支座布置图20.小桥下部结构设计图（下部结构一般构造图、盖梁钢束构造图、基础及下部结构钢筋构造图)21.调治构造物及附属工程设计图22.涵洞一览表23.涵洞工程数量表24.涵洞布置图25.涵洞结构图第五篇隧道（大于50页单独成册）1.隧道表2.隧道工程数量表3.隧道设计图3.1.隧道地质平面图3.2.隧道地质纵断面图3.3.隧道（横洞）建筑界限及内轮廓图3.4.隧道一般设计图3.5.隧道超前支护设计图3.6.特殊地质隧道支护衬砌结构设计图3.7.隧道不良地质处治设计图3.8.隧道施工方案图3.9.隧道施工监控量测设计图3.10.隧道地质超前预报图3.11.隧道各类辅助坑道平、纵面（地质）支护衬砌设计图3.12.隧道弃渣场地图3.13.隧道施工场地布置图3.14.隧道路面工程设计图3.15.地下风机房设计图4.隧道机电设施4.1.入口设施设计图4.2.通风设施设计图‐27‐\n辽宁乾成工程设计咨询有限公司制图标准4.3.照明设计图4.4.供配电设计图4.5.消防设计图4.6.紧急救援设计图4.7.通风与照明控制设施设计图第六篇路线交叉1.互通式立体交叉设计图表1)互通式立体交叉一览表2)互通式立体交叉平面图3)互通式立体交叉线位图4)直线、曲线及转角表5)逐桩坐标表＊6)互通式立体交叉纵断面图7)匝道连接部设计图8)匝道连接部标高数据图9)路基设计表10)路基土石方数量表11)互通式立体交叉区内路基、路面设计图表12)主线及匝道桥涵设计图表（参照第四章桥梁部分绘制）13)管线交叉设计图表14)附属设施设计图2.分离式立体交叉设计图表（参照第四章桥梁部分绘制）3.通道、天桥设计图表（按参照第四章桥梁部分绘制）4.平面交叉设计图表1)平面交叉设置及工程数量一览表2)平面交叉布置图3)平面交叉设计图（绘出环形和渠化交叉的平面、纵断面、横断面及标高数据图）5.管线交叉设计图表1)管线交叉工程数量表（列出管线交叉桩号、地名、被交叉的管线长度及‐28‐\n辽宁乾成工程设计咨询有限公司制图标准管线类型、所属单位、交角、管线交叉方式(上跨或下穿)、净空或埋深及工程材料数量）2)管线交叉设计图（管线交叉需修建人工构造物时应绘本图）第七篇交通工程及沿线设施（省公路局管理项目单独成册）1.安全设施设计说明书2.安全设施工程量汇总表3.安全设施布置图（非单独成册的二级及以下公路可不绘制）4.沿线标志、标线平面布置图5.标志牌工程数量表6.标志设置位置表7.标志板面布置图。8.单柱式标志一般构造图。9.双柱式标志一般构造图。10.单悬臂标志一般构造图。11.双悬臂标志一般构造图。12.门架式标志一般构造图。13.互通标志布设图。14.路面标线表15.路面标线图16.护栏设置一览表17.护栏设置图18.轮廓工程量表19.轮廓标构造图20.道口标柱数量表21.道口标柱设计图22.标志牌版面、标柱及基础相关结构图23.里程碑、百米桩设计表24.里程碑、百米桩设计图‐29‐\n辽宁乾成工程设计咨询有限公司制图标准其它设施设计依次排列（监控、通信、收费、供电、照明等）第八篇环境保护与景观设计1.环境保护工程数量表2.防噪设计图3.污水处理设计图4.其他环保工程设计图5.绿化树种分类数量表6.绿化设计透视、平面图7.景观设计工程数量表8.景观设计透视、平面图第九篇其它工程1.其他工程数量表（列出改移公路、辅道、支线及分离式立体交叉桥与通道端的接线、改移河道、悬出路台、防雪走廊、港湾式停车带、观景台等的桩号、数量等。）2.其他工程设计图（按不同工程分别绘制，防雪走廊应示出平面、横断面图，并示出结构设计详图；改移道路、沟渠(河)应示出平面、纵断面和横断面图。比例尺根据需要确定。）第十篇筑路材料1．沿线筑路材料料场表2.沿线筑路材料试验资料表3．沿线筑路材料供应示意图第十一篇施工组织计划1.施工便道主要工程数量表（列出施工便道的长度、宽度、防护工程圬工数量、便桥数量等。）2.其他临时工程数量表（包括独立便桥、预制场、拌合场、施工场地、‐30‐\n辽宁乾成工程设计咨询有限公司制图标准电力线等。列出地点或桩号、工程名称、工程说明、工程数量等。）3.公路临时用地表（列出位置或桩号、工程名称、隶属(县、乡、个人)、长度、宽度、土地类别及数量。）第十二篇施工图预算（单独成册）施工图预算按照交通部现行《公路基本建设工程概算、预算编制办法》和《公路工程预算定额》及其他相关规定编制。以上未提及的均按照《公路工程基本建设项目设计文件编制办法》执行。‐31‐\n辽宁乾成工程设计咨询有限公司制图标准附2市政工程文件组成参考《市政公用工程设计文件编制深度规定》，并结合05MR101《城市道路-施工图设计深度图样》的内容，现制定市政项目施工图设计道路部分的文件组成。凡以我公司名义出版的施工图均应按此规定执行（业主有特殊要求的除外），初步设计参照执行。不同专业应分册出版，图纸总页数大于200页应以第一册、第二册形式分册出版。图纸内容根据项目特点主要包括道路交通工程、桥梁工程、隧道工程、管线综合工程、给排水工程、电力工程、燃气工程、通讯工程、照明工程、绿化工程等，工程先后顺序没有原则要求。道路交通工程、排水工程、桥梁工程文件组成编制如下：外封及扉页1.封皮初步设计为淡绿色，施工图设计为奶油白色或象牙白色。每册封面上一般应列出建设项目名称(或工程代号)、设计阶段、标段（包括里程全长）[如有]、册数(第××册共××册)、图册名称、测设单位名称、设计文件编制年月。2.扉页内容应包括建设项目名称(或工程代号)、设计阶段、文件编号、标段（包括里程全长）[如有]、册数(第××册共××册)、设计负责人、设计室主任、总工程师、总经理、测设单位名称、工程设计证书等级、证书编号、设计文件编制年月。3．参加测设主要设计人员名单。参加测设人员(技术员以上)姓名、工作项目或内容4．设计文件总目录‐32‐\n辽宁乾成工程设计咨询有限公司制图标准道路交通工程图框应包括设计单位、项目名称、设计、复核、审核、审定、图号。一、道路部分1．图纸目录2．设计说明应包含以下内容：①工程概况：对项目及所在地区整体描述，项目主要设计标准（等级、设计速度、荷载等），项目各个阶段推进日期及相关文件编制日期，委托书包含的设计内容。②设计依据：1）依据性资料、文件：上一阶段设计文件、审查意见及专家意见，环评、水保、防洪影响等报告书，地堪测量文件，电子数字化地形图，相关规划、相关函文件等。2）主要设计标准及规范本专业设计所应用的规范。③主要技术标准④对上一阶段评审意见的执行情况。⑤沿线自然地理特征。⑥道路工程设计：1）路线平面设计2）道路纵段面设计3）道路横断面设计4）路基工程5）软基处理6）路基防护设计7）路面工程：给出路面各层设计弯沉、抗压模量指标，抗滑性能指标，沥青、纤维素、填加剂、粗集料、细集料、填料等建设材料的质量要求和技术要求。沥青混合料、粘层油、透层油、封层、水稳材料的技术指标和级配范围。需要补充的施工要求。⑦人行道、非机动车道铺装。⑧公交停靠站设置。⑨交叉口设计。⑩临时水土保持措施。3.道路工程总数量表4.道路地理位置图5．标段划分示意图（如有）6.道路总体设计图7.道路平面图8.道路纵断面图‐33‐\n辽宁乾成工程设计咨询有限公司制图标准9．道路直曲表10．道路竖曲线表11．道路中线逐桩坐标表12．道路标准横断面图13．路口扩宽标准横断面图14．道路实施红线图（涉及到的拆迁在图中示意）15．土石方数量表16．土石方横断面图17．路面工程数量表18．路面结构图19．路基防护设计图20．软基处理工程数量表21．软基处理平面图22．软基处理纵断面图23．软基处理标准横断面图24．盲道及人行道铺装大样图25．无障碍设计图26．公交停靠站大样图27．临时水土保持措施示意图28．平交设计一览表29．竖向设计图30．渠化设计图如改造工程还需根据项目本身情况填加以下图纸：1．现状标准横断面图2．人行道开挖防护图3．现状破损路面统计图二、交通部分1．图纸目录2．设计说明应包含以下内容：‐34‐\n辽宁乾成工程设计咨询有限公司制图标准①工程概况：对项目及所在地区整体描述，委托书包含的设计内容。②设计依据：1）依据性资料、文件：上一阶段设计文件、审查意见及专家意见，地堪测量文件，电子数字化地形图，相关规划、相关函文件等。2）主要设计标准及规范本专业设计所应用的规范。③对上一阶段评审意见的执行情况。④设计内容。⑤交通标志、标线设计。标志设计原则、标志版面设计原则、标志设置概况，路面标线设计概况、路面标线材料等设计情况。⑥标志结构设计。确定标志支撑形式的原则，设计荷载等设计要求。⑦隔离设施（如有）。⑧反光防护拄、反光突起路标等相关交通设施。⑨交通工程设施的制作与安装。1.交通工程数量汇总表2．交通标志设置一览表3．交通标志材料数量表4．标段划分示意图（如有）5．标志、标线平面图6．标志版面结构图7．标准路段路面标线大样图8．导向箭头、人行横道线大样图9．公交停靠站标线大样图10．人行二次过街平面大样图11．震动减速标线等相关设施大样图12．各种不同尺寸的标志大样图（包括结构、基础、抱箍、节点等）三、涵洞部分1．图纸目录2．设计说明应包含以下内容：①工程概况：对项目及所在地区整体描述，委托书包含的设计内容。②设计依据：1）依据性资料、文件：上一阶段设计文件、审查意见及专家意见，地堪测量文件，电子数字化地形图，相关函文件等。2）主要设计标准及规范‐35‐\n辽宁乾成工程设计咨询有限公司制图标准本专业设计所应用的规范。③设计中采用的技术标准。④桥涵结构。⑤主要材料。⑥地质条件。⑦施工注意事项。1．涵洞一览表2.涵洞工程数量表3．涵洞布置图4．涵洞结构图排水工程图框应包括设计单位、项目名称、设计、复核、审核、审定、图号。1．图纸目录及引用标准图集目录2．设计说明应包含以下内容：①工程概况：对项目及所在地区整体描述，项目主要设计标准，委托书包含的设计内容。②设计依据：1）依据性资料、文件：上一阶段设计文件、审查意见及专家意见，环评、水保、防洪影响等报告书，地堪测量文件，电子数字化地形图，相关规划、相关函文件等。2）主要设计标准及规范本专业设计所应用的规范。③对上一阶段评审意见的执行情况。④工程设计概述。⑤工程设计原则。⑥工程设计内容。⑦对于管位确定、管道基础、管材、接口、埋深、雨水口、检查井、管道回填施工等相关节点都应有描述。2．排水主要工程数量表3.雨水、污水平面图4．雨水、污水纵断面图5．管槽开挖支护设计图桥梁工程图框应包括设计单位、项目名称、设计、复核、审核、审定、图号。1.图纸目录及引用标准图集目录‐36‐\n辽宁乾成工程设计咨询有限公司制图标准2.设计说明应包含以下内容：①概述：1）设计依据：初步设计的批复意见、对初步设计内容需作调整的应说明依据及理由、初步设计文件、委托设计合同及其他有关文件。2）主要测设经过。3）工程规模及主要工程内容②地质、水文、航运等基础资料。③设计技术标准④材料、设备及产品采用的技术指标或标准。⑤桥梁结构设计。⑥附属构筑物设计。⑦新技术采用情况。⑧施工方案及注意事项⑨施工质量验收标准3.工程数量表4.桥位平面图5.桥型布置图6.施工工序图（复杂及特殊工艺时设置）7.桩位坐标表（直线正桥可不绘制）8.横纵向布置图9.上部结构设计图(按上部结构一般构造、预应力钢束构造图、钢筋构造图)10.支座布置图11.下部结构设计图（下部结构一般构造图、盖梁钢束构造图、基础及下部结构钢筋构造图)12.调治构造物及附属工程设计图‐37‐\n辽宁乾成工程设计咨询有限公司制图标准附3制图标准图样图样中的样式、字体等供参考，“电子版模板”中已对以上各章要求内容进行了设置，作图过程中可参照使用。‐38‐\n\n辽宁乾成工程设计咨询有限公司制图标准附4标准图框后附辽宁乾成工程设计咨询有限公司及中国华西工程设计建设有限公司大连分公司两种图框，设计时根据情况选用。如有特殊要求需修改图框时，应在标准图框基础上由项目负责人统一修改分发。‐40‐\n\n\n
