场地平整施工专项方案

场地平整施工专项方案

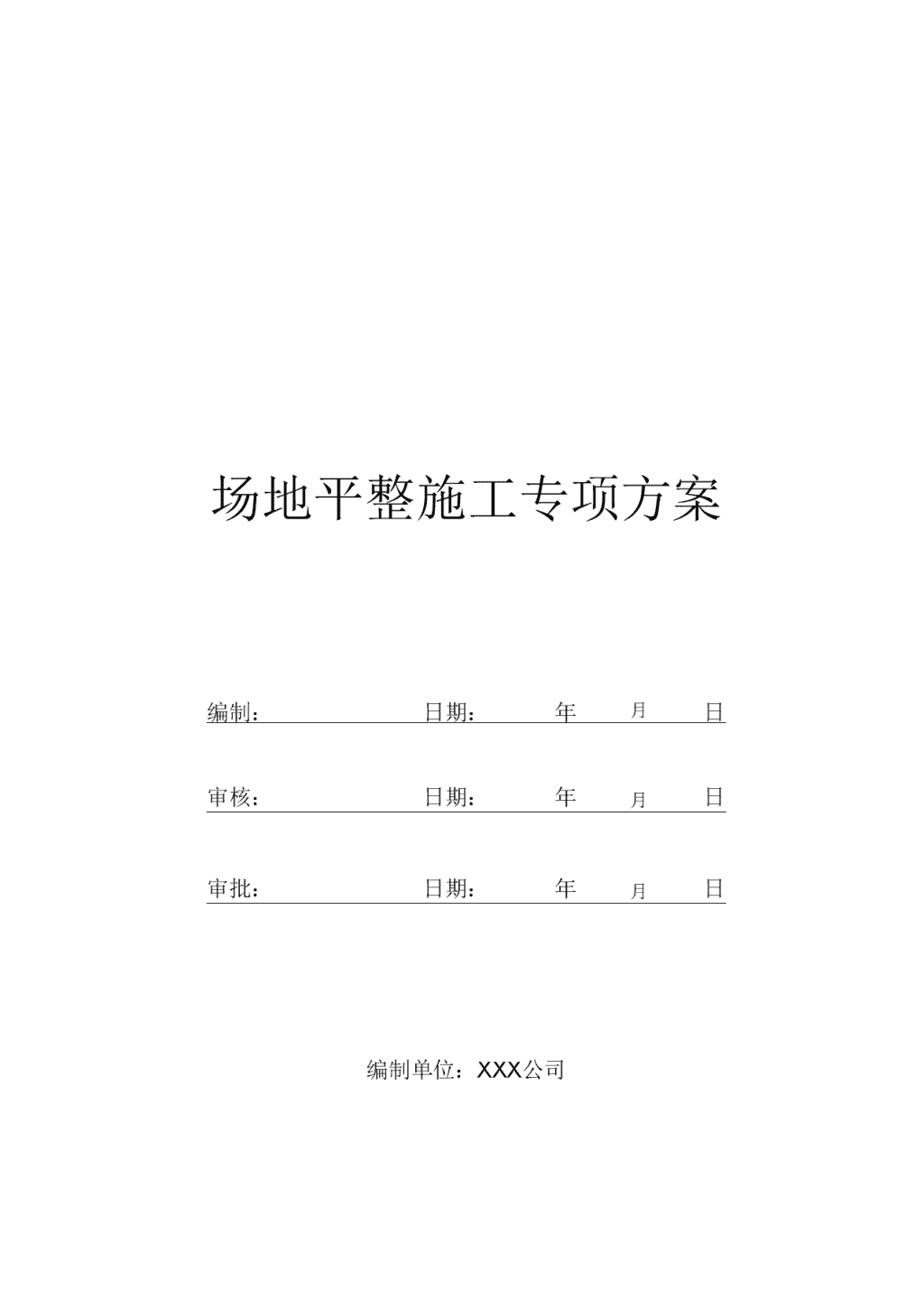

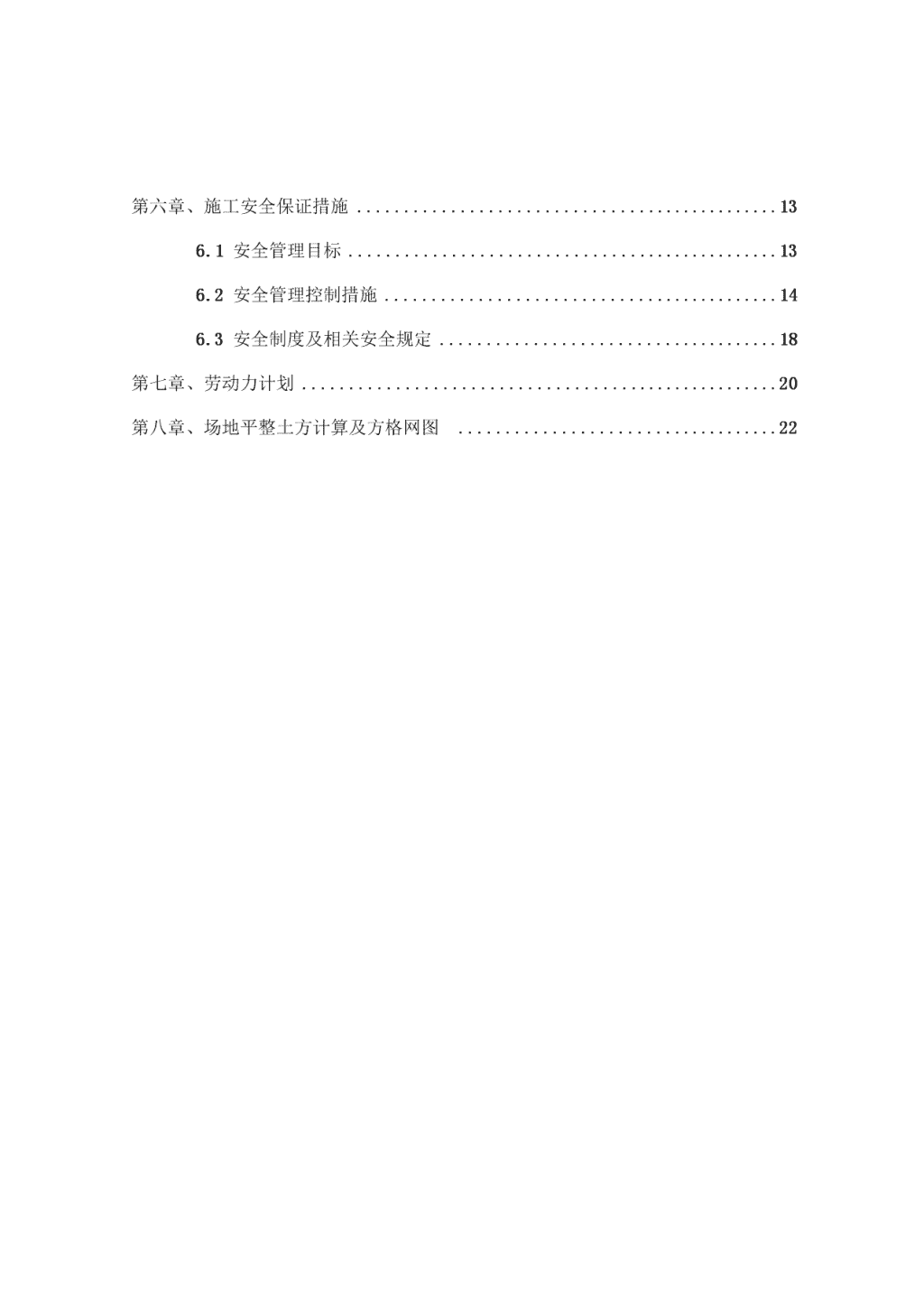

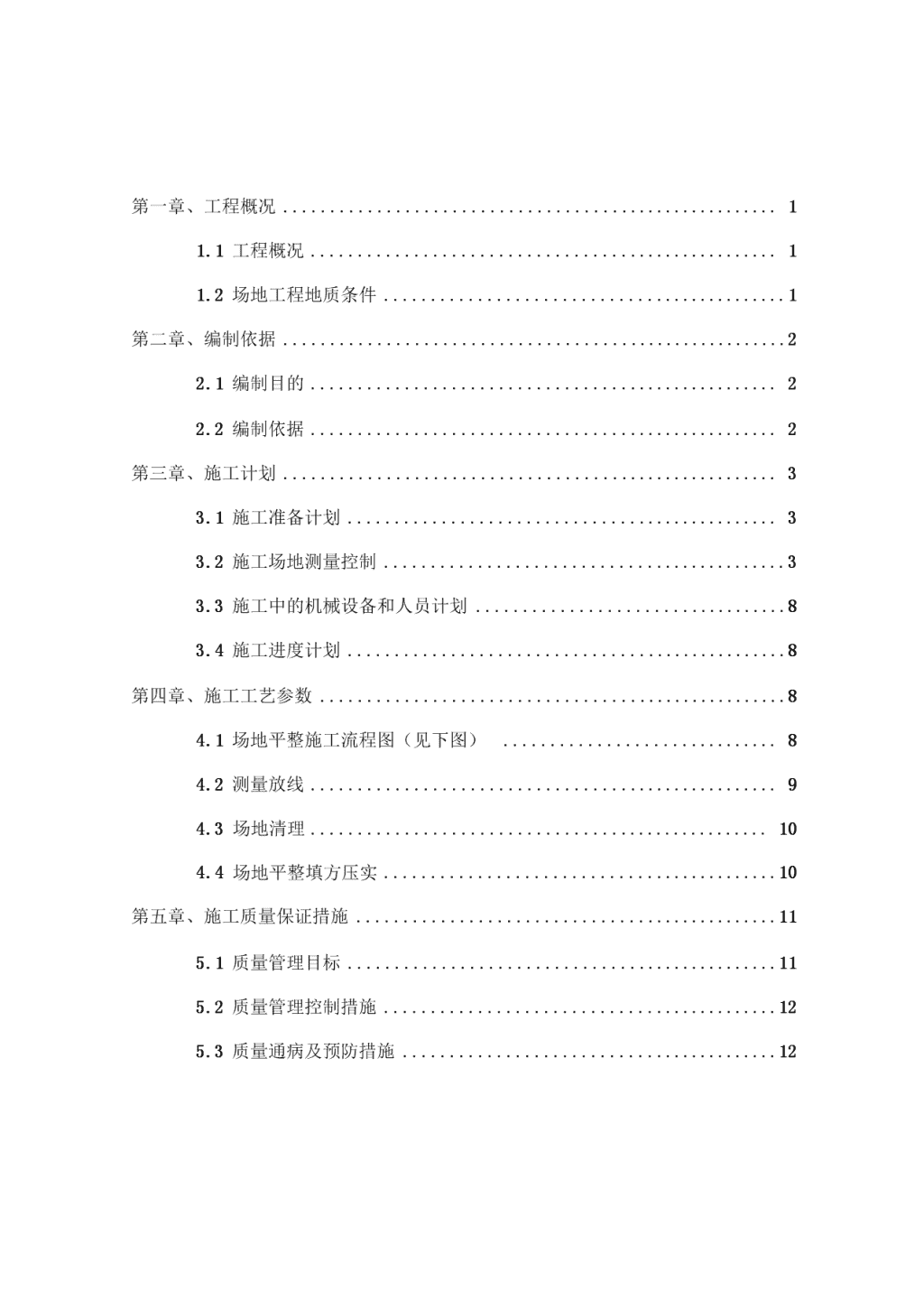

场地平整施工专项方案编制：日期：年月日审核：日期：年月日审批：日期：年月日编制单位：XXX公司\n第一章、工程概况11.1工程概况11.2场地工程地质条件1第二章、编制依据22.1编制目的22.2编制依据2第三章、施工计划33.1施工准备计划33.2施工场地测量控制33.3施工中的机械设备和人员计划83.4施工进度计划8第四章、施工工艺参数84.1场地平整施工流程图（见下图）84.2测量放线94.3场地清理104.4场地平整填方压实10第五章、施工质量保证措施115.1质量管理目标115.2质量管理控制措施125.3质量通病及预防措施12\n第六章、施工安全保证措施136.1安全管理目标136.2安全管理控制措施146.3安全制度及相关安全规定18第七章、劳动力计划20第八章、场地平整土方计算及方格网图22\n第一章、工程概况1.1工程概况1、本工程为XX”66000Itf的场地平整，位于德宏州芒市工业园区内（芒市帕底镇）。其中2栋、3栋、9栋、10栋建筑物地下1层、地上11层，地下1层为大底盘地下室，采用天地基桩基础，主体结构为框架剪力墙结构，抗震设防烈度为8度，场地类别为二类。1.2场地工程地质条件1.2.1地形地貌场地地貌上属于芒市盆地山麓斜坡边缘堆积地貌。场地原为坡地，地势西南高、东北低，受地形、沉积环境及风化程度的影响，岩土层的结构、出露、厚度有一定起伏，物理力学性质也有一定的变化；1.2.2水文地质条件勘察深度范围内，地下水类型为孔隙潜水，微具承压性。下部未揭露到基岩裂隙水。孔隙潜水主要赋存于填土、粉土、粘性土的孔隙之中，水量不大。孔隙潜水的地下水位在1.10-10.80米之间，地下水位高程在871.22—876.88米之间。地下水对场地平整的影响不大。1.2.3气候条件本工程位于德宏州芒市帕底工业园区，根据当地的气候条件，雨季已过,适合进行土方开挖和场地平整工作。\n第二章、编制依据2.1编制目的场地平整是将需进行建设范围内的自然地面，通过人工或机械挖填平整改造成为设计所需的平面，以利现场平面布置和文明施工；平整场地要考虑满足总体规划、生产施工工艺、交通运输和场地排水等要求，并尽量使土方挖填平衡，减少运土量和重复挖运。场地平整是整个工程建设的基础，它的质量好坏，将直接关系到本工程施工和运行过程中的整体安全。为保证本工程场地平整的施工质量，同时保证施工安全，特编制此方案。2.2编制依据1、云南省城乡建设投资有限公司德宏分公司提供的《XX”岩土工程详细勘察报告(K2012—20)》;2、测量规范(GB50026-2007);3、临近工程基础施工的相关水文、地质资料；4、根据现行国家及地方有关法律、法规、技术规程、验收标准、强制性条文，以及有关施工管理的规定。5、本公司的质量手册、程序文件、基础管理文件以及施工作业指导书6、本公司现有土方工程施工机械和累积施工经验。\n第三章、施工计划3.1施工准备计划根据甲方和项目部的施工部署、施工总进度计划、施工资源计划和施工总平面布置的要求，编制施工准备工作计划。具体内容包括：1.按照建筑总平面图要求，做好现场原始地貌控制网测量；并形成文字及图纸文件。场地整平应设10mM0m方格网，在各方格点上做控制桩，并测出各标桩处的自然地形、标高，作为计算挖土方量和回填施工控制的依据，并做好现场的原始记录。2.认真做好现场障碍物拆除工作；3.按照施工项目施工设施计划要求，落实大型施工设施工程；4.认真做好施工进场人员的上岗技术培训和安全教育工作，并形成文字及影像文件。3.2施工场地测量控制3.2.1高程控制网点布设：1、高程网点布设的准备工作确定高程基准点和工作基点位置，选择应符合下列规定：(1)基准点和工作基点应避开交通干道主路、地下管线、仓库堆栈、水源地、河岸、松软填土、滑坡地段、机器振动区以及其他可能使\n标石、标志易遭腐蚀和破坏的地点(2)基准点应选设在变形影响范围以外且稳定、易于长期保存的地方。在建筑区内，其点位与邻近建筑物的距离应大于建筑物基础最大宽度的2倍，其标石埋深应大于邻近建筑物基础的深度。(3)基准点、工作基点之间宜便于进行水准测量。当使用电子测距三角高程测量方法进行观测时，应尽可能使各点周围的地形条件一致；当使用静力水准测量方法进行沉降观测时，用于联测观测点的工作基点宜与沉降观测点设在同一高程面上，点间高差不应超过土10mm,当不能满足这一要求时，应设置上下高程不同但位置垂直对应的辅助点，以传递高程。2.高程网点布设的实施高程基准点和工作基点标石的选型及埋设应符合下列规定：(1)水准点的标石应埋设在基岩层或原状土层中，可根据点位的不同地质条件，按高程控制点标石的形式进行埋设。(2)高程控制点标石的形式：基岩水准基点标石应按规范形式埋设。(3)工作基点的标石可按点位的不同要求，选埋浅埋钢管水准标石、混凝土普通水准标石或墙脚、墙上水准标志等。(4)标石的形式：可按本施工工艺高程控制点标石的形式的规定执行。(5)高程控制测量宜使用水准测量方法。水准观测作业要求:(1)应在标尺分划线成像清晰和稳定的条件下进行观测。不得在日出后或日落前约0.5h、太阳中午前后、风力大于4级、气温突变时以及\n标尺分划线的成像跳动而难以照准时进行观测。晴天观测时，应用测伞为仪器遮蔽阳光。(2)作业中应经常对水准仪及水准标尺的水准器和i角进行检查。当发现观测成果出现异常情况并认为与仪器有关时，应及时进行检验与校正。(3)每测段往测与返测的测站数均应为偶数，否则应加入标尺零点差改正。由往测转向返测时，两标尺应互换位置，并应重新整置仪器。在同一测站上观测时，不得两次调焦。转动仪器的倾斜螺旋和测微鼓时，其最后旋转方向，均应为旋进。(4)对各周期观测过程中发现的相邻观测点高差变动迹象、地质地貌异常、附近建筑物基础和墙体裂缝等情况，应做好记录，并画出草图。水准观测成果的重测与取舍如下：(1)凡超出本施工工艺质量标准规定限差的成果，均应进行重测。(2)测站观测限差超限，应立即重测；当迁站后发现超限时，应从水准点或稳固可靠的已知点开始重测。(3)测段往返测高差不符值超限，应先就可靠程度较小的往测或返测进行整测段重测。若重测高差与同方向原测高差的较差未超限，且其中数与另一单程原测高差的不符值亦未超限时，则取此中数作为该单程的高差结果；若同向超限，而与另一单程高差未超限，则取用重测结果；若重测高差或同方向两高差中数与另一单程高差的较差超出限差时，则\n须重测另一单程。当出现同向不超限而异向超限的分群现象时，应进行具体分析，并选择有利观测时间或缩短视距再进行重测，直至符合限差要求为止。(4)单程双测站所测高差较差超限时，可只重测一个单线，并与原测结果中符合限差的一个单线取中数采用；若重测结果与原测结果均符合限差时，则取三次结果的中数；当重测结果与原测两个单线结果均超限时，则须再重测一个单线。(5)附合路线或环线闭合差超限时，应先就路线上可靠程度较小的某些测段进行重测，当重测后仍不符合限差时，则应重测该路线上的其余有关测段。(6)在已测路线上，检测已测测段高差之差超限时，应按规定的观测方法继续往前检测，以确定稳固可靠的已测点作为联测点。(7)水准测量的技术要求应符合质量标准规定。(8)水准测量作业规定如下：①、观测前向连通管内充水时，不得将空气带入，可采用自然压力排气充水法或人工排气充水法进行充水。②、连通管应平放在地面上，当通过障碍物时，应防止连通管在垂直方向出现Q形而形成滞气"死角连通管任何一段的高度都应低于蓄水罐底部，但最低不宜低于20cm。③、观测时间应选在气温最稳定的时段，观测读数应在液体完全呈静态下进行。④、测站上安置仪器的接触面应清洁、无灰尘杂物。仪器对中误差不应大于2mm,倾斜度不应大于10'。使用固定式仪器时，应有校验安装面的装置，校验误差不应大于士0.05mm。⑤、宜采用两台仪器对向观测。条件不具备时，亦可采用一台仪器\n往返观测。每次观测，可取2〜3个读数的中数作为一次观测值。读数较差限值，视读数设备精度而定，一般为0.02~0.04mm。3.2.2平面控制网点布置（1）平面基准点、工作基点的布设应符合以下规定：1）、对于建筑物的施工测量（包含各等级位移观测），基准点不得少于3个（包括方位定向点），工作基点可根据需要设置。2）、基准点、工作基点应便于检核校验。3）、当使用GPS测量方法进行平面或三维控制测量时，基准点位置还应满足以下要求：①、便于安置接收设备和操作。②、视场内障碍物的高度角不宜超过150。③、离电视台、电台、微波站等大功率无线电发射源的距离不小于200m,离高压输电线和微波无线电信号传送通道的距离不得小于50m,附近不应大型建筑物等。④、通视条件好，有利于其他测量手段联测。⑤、选点时应尽可能使测站附近的小环境与周围的大环境保持一致，无热源，以减少气象因素的代表性误差。\n3.3施工中的机械设备和人员计划序号设备名称型号规格数量国别制造年份额定功率KW作用备注1自卸汽车CQ3240TF334红岩2010年转运土方2装我机ZL503柳州2009年294.2KW推土、装土3装我机ZL30B3成都2008年73.5KW推土、装土4压路机YSZ06B2徐州2004年3.7KW压实松散土方5打分机小20成都4.5KWJOS打分6挖掘机EX200-58现代（履128.7KW装土3.4施工进度计划施工进度计划详见施工组织设计。第四章、施工工艺参数4.1场地平整施工流程图（见下图）施工准备»测量放线—>场地清理—»临时道路验收细部处理场地平整1*—临时水路\n4.1测量放线在工程开工前，根据业主提供的平面坐标及水准点，在场区建立一个平面坐标测量控制网，并应符合《工程测量规范》（GB50026-2007）的要求，采取直角坐标法放线。严格按照工程测量规范要求，施工过程遵循“从整体到局部，先控制后碎步”的原则，对整个工程进行控制。本工程测量放线需配备全站仪（J2）2台，DS3水准仪2台，50米钢卷尺二把。安排3名测量员进行测量工作。一）、平面轴线控制1、根据甲方给定的咖啡大道上的控制点建立平面轴线控制网，将控制点引到施工现场范围内，并进行控制网导线闭合复测，测距精度应在规范允许范围内，测角精度不低于20"。2、i0.000以上平面采用“内控法”控制，将基准面选在i0.000地面上控制点组成控制网，经测角、量距、校核后使用。二）、测量定位保证措施1、由专业水平高、责任心强的测量员主持本高程的测量工作。2、测量仪器误差保证在允许范围内，仪器必须经过计量检测部门认定合格。3、对待系统误差要科学合理的配赋，并严格遵从施工测量规范要求。4、工程的主控制点直接关系到整个测量工作的成败，必须严格保护其完整准确，直至竣工。\n4.1场地清理本工程所处位置场地地貌上属于芒市盆地山麓斜坡边缘堆积地貌。场地原始地貌有灌木等植被，需要砍伐清理。场地原为坡地，地势西南高、东北低，东北角处有个鱼塘，需要清淤、回填。4.2场地平整及填土方压实本工程场地原始地坪标高比设计标高低，场地平整主要已填土为主。4.2.1一般要求1、填土采用场地南面山坡区土方，并控制土的含水率在最优含水量范围内。当采用不同的土填筑时，应按土类有规则地分层铺填，将透水性大的土层置于透水性较小的土层之下，不得混杂使用，边坡不得用透水性较小的土封闭，以利水分排除和基土稳定，并避免在填方内形成水囊和产生滑动现象。2、填土应从最低处开始，由下向上整宽度分层铺填碾压或夯实。3、在地形起伏之处，应做好接搓，修筑1:2台阶形成边坡，每台阶高可取30cm，宽100cm。分段填筑时每层接缝处应作成大于1:1.5的斜坡，碾迹重叠0.5-1m,上下层错缝距离不应小于1m。接缝部位不得在基础、墙角、柱墩等重要部位。4、场地填土施工前应先清除场区内植被、树木等杂物及表层根植层，平均清基深度按10cm,局部清基深度应根据表层耕植层的深度来确定。填土施工前应用12吨重型平碾对清理过的场地进行碾压，反复4-6遍。4.4.2机械压实方法1、为保证填土压实的均匀性及密实度，避免碾轮下陷，提高碾压\n效率，在碾压机械碾压之前，宜先用装载机基本推平，低速预压4-5遍,使表面基本平实；在使用压路机先静压，而后振压。2、碾压机械压实填方时，应控制行驶速度，一般平碾、振动碾不超过2km/h;并要控制压实遍数。3、用压路机进行填方压实，应采用“薄填、慢驶、多次”的方法，填土厚度不应超过30cm;碾压方向应从两边逐渐向中间，碾轮每次重叠宽度约15-25cm,避免漏压。4、运行中碾轮边距填方边缘应大于50cm,以防止发生溜坡倾倒。边角、边坡边缘压实不到之处，应辅以人力夯或小型夯实机具夯实。压实密度，除另有规定外，应压至轮子下沉量不超过1-2cm为度。平碾碾压一层完后，应用人工或推土机将表面拉毛。土层表面太干时，应洒水湿润后，继续回填，以保证上、下层结合良好。第五章、施工质量保证措施5.1质量管理目标1、满足国家及行业施工验收规范、标准及质量检验评定标准要求，杜绝重大质量事故的发生，确保工程实现零缺陷移交到下一道工序。2、分项工程合格率100%,分部工程合格，单位工程优良。5.2质量管理控制措施工程质量管理是一个系统工程，质量控制有事前、事中和事后控制,有主动控制和被动控制。对于一个工程项目的质量管理我们重要地抓好\n事前控制、主动控制，建立有效的质量保证体系和切实可行的质量计划，加强原材料和施工过程的控制，强化验收手段，将事前、事中和事后控制，将主动控制和被动控制有机结合起来，严格执行施工组织设计的质量管理措施。场地平整施工过程中主要采取加强成品半成品保护措施和加强过程控制两种方式进行控制。5.1质量通病及预防措施5.1.1填方边坡塌方预防措施1、根据填方高度，土的种类和工程重要性按设计规定1:1.5放坡;2、根据现场回填土质，为保证边缘部位的压实质量，可以根据实际情况进行宽填；5.1.2填方出现橡皮土现象填土受夯打（辗压）后，基土发生颤动，受夯打（辗压）处下陷，四周鼓起，这种橡皮土使地基承载力降低，变形加大，长时间不能稳定。预防措施：1、避免在含水量过大的腐殖土、泥炭土、粘土、亚粘土等厚状土上进行回填；2、控制含水量，尽量使其在最优含水量范围内，手握成团，落地\n即散；5.1.1回填土密实度达不到要求的预防措施1、土料不符合要求时，应挖出换土回填或掺入石灰、碎石等压（夯）实回填材料；2、注意测试土的含水率、密实度和压实系数，含水量过大，可采取翻松、晾晒、风干或均匀掺入干土；3、使用大功率压实机械辗压，控制回填土的分层铺土厚度，根据测试数据及时调整碾压遍数。5.1.2滑坡预防保持边坡有足够的坡度；尽可能避免在坡顶有过多的静、动载。第六章、施工安全保证措施6.1安全管理目标6.1.1工程安全管理总目标一控制、二降低、三提高、四实现、五杜绝、六到位。一控制：严格控制人身轻伤事故、重伤及以上事故，实现零目标。二降低：降低现场习惯性违章现象；降低机具、设备操作性违章现象。三提高：提高班组安全管理水平；提高对事故预测预控能力；提高安全员安全意识和素质。\n四实现：实现千人负伤率低于3%。；实现工程安全管理到位率100%;实现重要作业安全监察到位率100%。五杜绝：杜绝人身死亡事故及七种恶性事故；杜绝群伤事故；杜绝恶性未遂事故；杜绝交通死亡事故及负主要责任的重大交通事故；杜绝环境污染事故和重大垮(坍)塌事故及电网大面积停电事故。六到位：思想到位、组织到位、措施到位、责任到位、落实到位、监督检查到位。6.1.1场地平整安全目标(1)不发生任何斗嘴打架等事件，不发生任何人身伤亡事故；(2)不发生任何机械故障及设备损坏事故。(3)不发生任何无安全技术交底就盲目施工事件，不发生施工人员不按操作规程、施工作业票及安全交底胡乱施工事件。(4)所有施工人员穿戴要整齐，言行举止要礼貌、规范，不影响公司的形象。6.2安全管理控制措施安全管理坚持“安全第一，预防为主”的方针，加大投入，坚持以人为本，把关心人，爱护人，尊重人，并为员工创造良好的施工环境作为安全工作的出发点。建立以项目经理为第一责任人的各级安全管理体系，贯彻“管生产必须管安全”“谁主管、谁负责”的原则，落实各级安全责任制。坚持“凡是有人工作的地方，必须要有安全设施；凡是有工作的地方，必须要有安全监督：所有参建人员(包括我方管理、施工人员，劳务分包人员\n及临时工等）均应纳入安全管理网络，在施工现场创造良好的安全文明施工的氛围。安全管理程序为：安全风险预测、安全风险评价、制订措施、实施措施和检查。分析本工程存在的安全薄弱环节，针对易发生的事故类型，将重点采取以下安全技术措施进行控制和管理：序号作业活动/场所危险源危险点控制措施无安全施工1.必须按安全规定、规程制订安全技术措施，并按1施工安全技术措施措施；安全施工措施不完善人身伤害、设备事故权限报批。2.安全技术措施计划应包括安全技术措施和设施、宣传等方面，防止工伤、职业病、职业中毒等。1.认真做好交底，有针对性地讲解危险点和预防措施，交底人与被交底人双方签字。2安全交底未经安全交底施工人身伤害、设备事故2.认真执行公司、项目部、班组三级“任务、技术、安全、环境”要求的“四交”制度。3.场平施工前无安全技术措施或未经安全技术交底，施工人员有权拒绝施工3安全培训教育1.未经三级安全教育和考试，不懂安人身伤害、设备事故1.搞好安全教育与培训，提高人员安全素质。2.工程开工前，组织施工人员（包括民工）进行一次安全工作规程、规定、制度的培训学习与考试。\n序号作业活动/场所危险源危险点控制措施全操作规程2.意识水平低下，安全意识与技能掌握/、够3.施工人员换工种时，进行相应的安全教育。4临时招用当地民工施工前，由施工负责人讲解工作范围、安全注意事项和操作方法，宣讲安全作业票和安全监护制度。4施工道路道路/、平，各类标志及防护设施不全人身伤害、设备事故路面平坦宽畅，弯道符合规定，路标、限速标志、警告标志醒目、完善，危险场所防护装置齐全、可靠5施工电源施工电源设施布置不规范人身伤害、设备事故1.临时配电间、盘、箱布置合理，并全部检修完好合格，符合安全要求。2.临时配电间、盘、箱统一着色，喷“有电危险”明显标志。3.电缆埋地敷设时，设直埋电缆标志牌，横过道路时，必须穿保护套管。4.各配电间、盘、箱全部配锁。5.便携式电源盘等，必须按要求装设漏电保护器。做好接地保护。6.严禁私拉、乱接电源。6用电操作安装维护不当。操作不按规定。人身伤害1.施工用电安装维护由合格电工担任。2.在操作及使用中，必须遵守《电力建设安全工作规程》中相关规定。\n序号作业活动/场所危险源危险点控制措施7机械设备无管理制度人身伤害，设♦故制订制度责不落实专人负责未按规定检修，带病运行按规定检查、维护、保养操作人员无证上岗加强培训，持正h岗操作加强监察，严禁违章指挥混乱统一指挥8照明①设施不全②光线不足③位置不当人身伤害①配足照明设施，保持完好，并根据需要及时调整。②照明要后足够的照度，满足夜间施工和人员通行安全需要；在光度突然变化的地方，不放置障碍物，不设置台阶。③保证照明线路走向合理，线杆稳固，导线用绝缘子支撑，对地距离不小于2.5m。④临时照明线路应相对固定，不得直接绑在金属构件上。9消防管理1.制度人全。2.消防设施标志小齐全。人身伤害、火灾事故1.建立健全防火责任制和各项规章制度。2.在办公区、生活区、工地、材料设备仓库、施工队驻地按规定配备消防器材。\n序号作业活动/场所危险源危险点控制措施3.禁火区、防火重点部位管理不当。3.保证防火重点部位有消防水，消防通道畅通，消防设施、标志齐全、完好。4.消防设施定期检查。5.禁火区域、部位设立明显、规范的禁火标志。6.施工现场严禁流动吸烟，划定吸烟区。7.在禁火区、部位动火作业应办理安全施工作业票6.2安全制度及相关安全规定6.2.1安全施工责任制度严格执行安全责任制，正确处理安全与质量、进度和效益之间的关系，按照“五同时”的要求，始终把安全管理放在首要位置。项目经理为工程安全第一责任人，对工程施工安全负全面领导责任。施工工长为该施工第一安全责任人。各施工班组长为该班组第一安全责任人。项目总工对该工程安全技术负全面领导责任，其它各安全技术职能部门均对自己管理和施工范围内的工作负安全责任。6.2.2安全教育培训及考核制度1、进场前对所有参加施工的人员进行安全培训和综合安全技术交底，培训后必须经过严格的考试，合格后方可进入现场施工。2、对长期聘用的班组人员，由项目部在现场组织安全、技术培训\n和考核，同时对其身体状况进行体检，合格者方可录用。6.2.1日常安全检查和周安全检查、例会制度项目部相关专业管理人员应不定时(至少每天一次)对施工现场进行安全检查，对于查处的问题及时填写《安全环保检查及隐患整改记录》，将责任落实到个人，对检查出的问题限期整改，对于整改结果反馈，并组织复查。项目部每周召开一次安全工作例会，检查、了解施工现场各施工项目和各工种、工序的安全情况，提出改进措施并布置班组安全工作。安全检查应有完整的记录，并立卷存档。6.2.2班前安全活动制度每天工作前施工班组长必须组织所有施工人员召开站班会，宣读安全施工作业票，讲解工作安全注意事项，按照“三交”、“三查”的原则，消灭事故隐患，保证安全施工。6.2.3制订现场安全施工纪律(1)进入现场人员必须正确佩戴安全帽，系好帽带，严禁坐安全帽。(2)进入现场人员严禁穿拖鞋、凉鞋、高跟鞋、背心、短裤及裙装；严禁在现场内赤膊；应穿符合安全要求的工作服，所有施工人员着装整齐统一、佩胸卡上岗。(3)进入现场的施工人员不得打领带，不得戴戒指、手链等饰物，不得长发披肩，长发、长辫应塞在安全帽内。\n(4)从事焊接、油漆等接触有毒有害施工作业的人员，应穿着专用防护服。(5)高处作业必须正确使用安全带、安全绳等安全工器具。(6)使用砂轮机、火焊、高速切削，接触化学危险品必须戴防护镜(7)遵守安全设施使用规定，自觉使用安全设施保护自身安全。(8)严禁酒后进入施工现场。(9)严禁在施工现场吸烟室以外的任何地点吸烟。(10)严禁擅自进入危险作业区域。第七章、劳动力计划职务姓名职称执业或职业资格证明备注证书名称级别证号专业养老保险项目经理李雄雁工程师建造师贰级滇253101106354建筑工程云南建工十公司项目副经理姜昆泉工程师职称证中级0518650施工管理云南建工十公司技术负责人曾松兵工程师职称证中级100201279建筑工程外聘成本核算员陈文工程师注册造价工程师中级05235342353360043造价管理云南建工十公\n司工长杨晓东施工员资格证技术员云建技N228756-20施工管理云南建工十公司工长彭廷旭施工员资格证技术员云建技N175663-20云南建工十公司工长尹兴权施工员资格证技术员0924000009300203云南建工十公司测量员李英明测量员资格证技术员1018011338300055云南建工十公司安全员段茂强安全员资格证技术员云建安C(2010)0073466-01云南建工十公司安全员尹兴席安全员资格证技术员云建安C(2010)0073465-01云南建工十公司安全员李文彩安全员资格证技术员201153140000205云南建工十公司质量员杨兴韬质量员资格证技术员云建技D194425-01云南建工十公司试验员吕超试验员资格证技术员云建技N198897-20工程云南建工十公司材料员赵朝林材料员职称证技术员云建技N059118-01工程云南建工十公司\n电工岳兴福电工资格证技术员滇A012010004670外聘项目部人员组成施工队伍及劳动力计划汽车司机2人负责转运土方装载机司机6人负责装土、推土挖掘机司机7人负责装土、推土打夯人员4负责分实压路机未能压实的部分第八章、场地平整土方计算及方格网图8.1场地平整土方工程量的计算在编制场地平整土方工程施工组织设计或施工方案、进行土方的平衡调配以及检查验收土方工程时，常需要进行土方工程量的计算。计算方法有方格网法和横断面法两种。本工程采用方格网法来计算土方计算。1、方格网法用于地形较平缓或台阶宽度较大的地段。计算方法较为复杂，但精度较高，其计算步骤和方法如下：1）划分方格网根据已有地形图（一般用1:500的地形图）将欲计算场地划分成若干个方格网，尽量与测量的纵、横坐标网对应，方格采用10mX10m将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角。\n将自然地面标高与设计地面标高的差值，即各角点的施工高度（挖或填），填在方格网的左上角，挖方为（―），填方为（+）。2）计算零点位置在一个方格网内同时有填方或挖方时，应先算出方格网边上的零点的位置，并标注于方格网上，连接零点即得填方区与挖方区的分界线（即零线）。零点的位置按下式计算（图8-1）:X=^^ax2=^^a（8-1）几h2h1h2式中：x1、x2角点至零点的距离（m）;hl、h2——相邻两角点的施工高度（m）,均用绝对值；a方格网的边长（m）。Ait\n图8-2零点位置图解法8-2所示,为省略计算，亦可采用图解法直接求出零点位置，如图方法是用尺在各角上标出相应比例，用尺相接，与方格相交点即为零点位置。这种方法可避免计算（或查表）出现的错误。3）计算土方工程量按方格网底面积图形下表所列体积计算公式计算每个方格内的挖方或填方量，或用查表法计算，有关计算用表如下。常用方格网点计算公式一点填方或挖方（三愈形）二点填方或挖方（梯形）普=号（6+4（Ai+幻）旷-二星芬看学=3_fd+m）仆2十人41上40।四点填方或馆方（正方形）IV=fh]+h?+h?+月。\n注：1.a一方格网的边长（m）;b、c一零点到一角的边长（m）;hl、h2、h3、h4一方格网四角点的施工高程（m）,用绝对值代入；2h一填方或挖方施工高程的总和（m）,用绝对值代入；V一挖方或填方体积（m3）。2.本表公式是按各计算图形底面积乘以平均施工高程而得出的。方格网图及土方量计算表：
