建筑制图标准

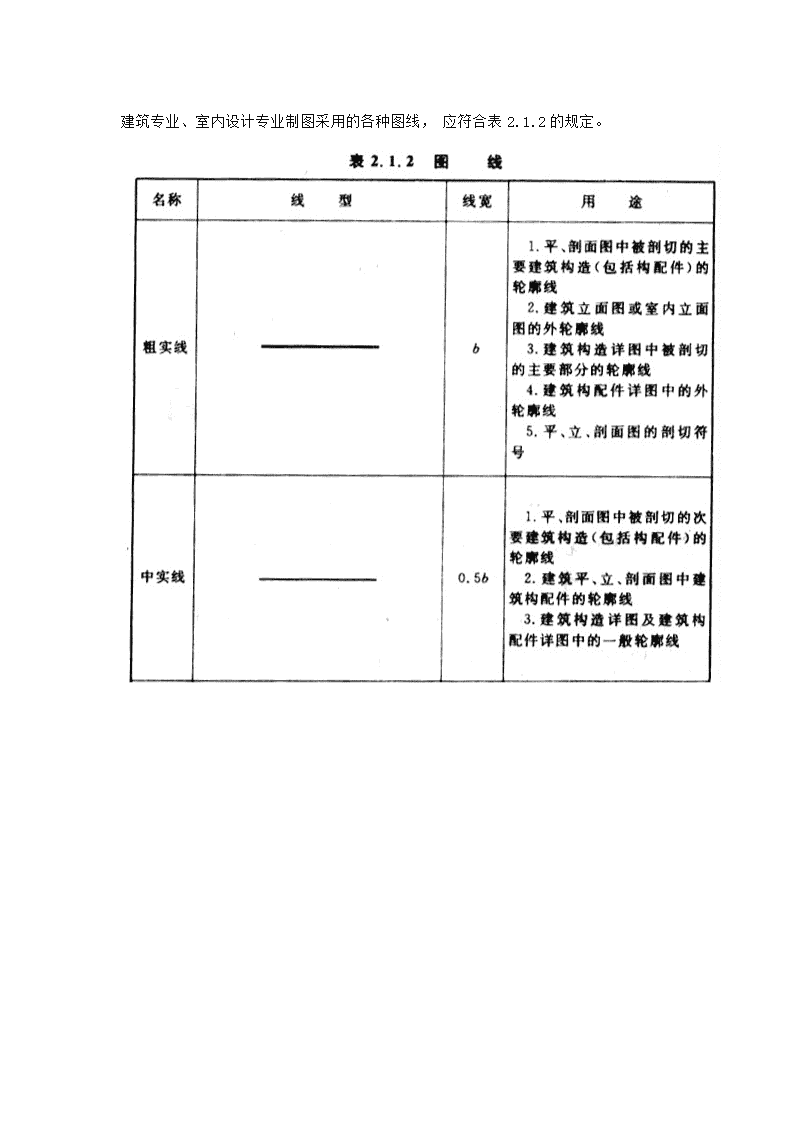

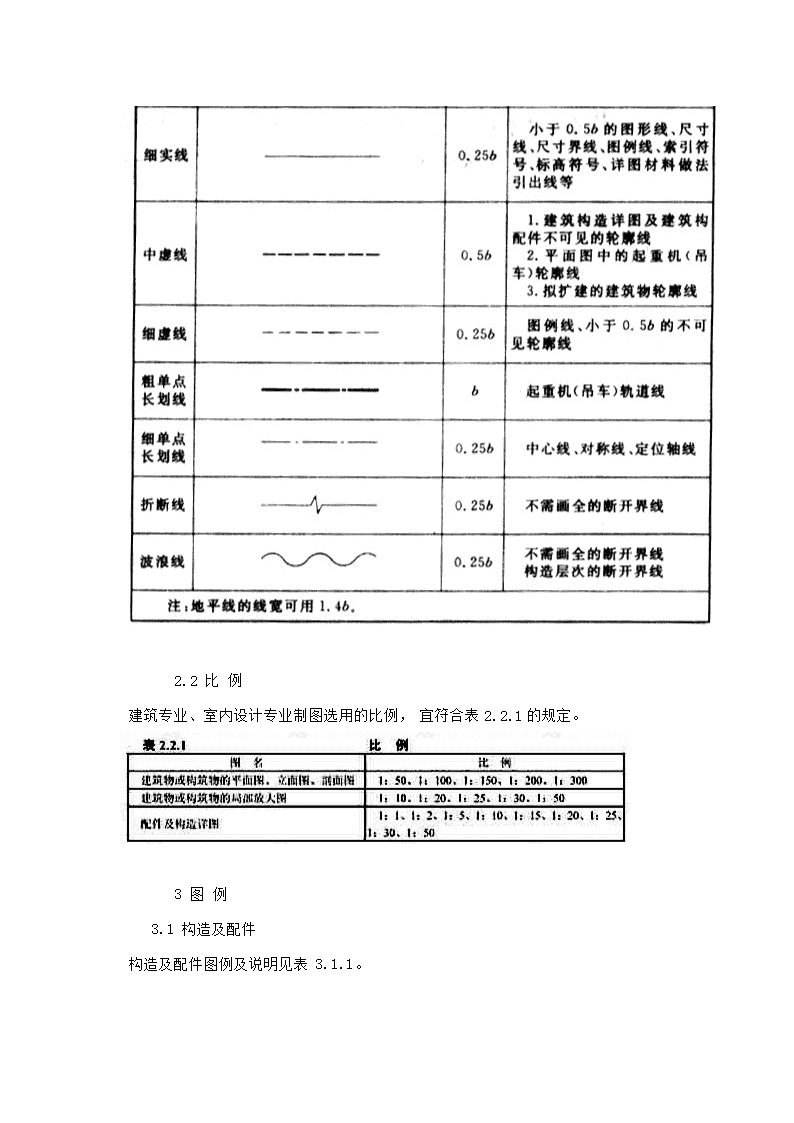

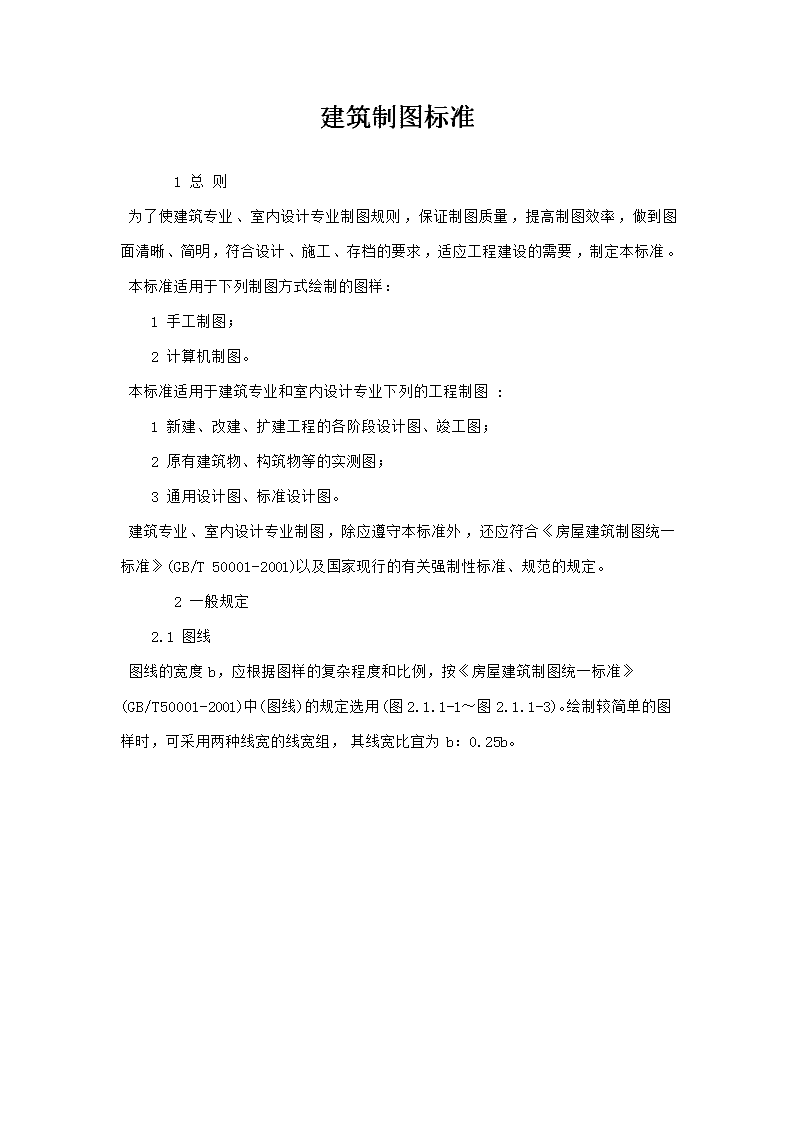

建筑制图标准 1总则为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。本标准适用于下列制图方式绘制的图样： 1手工制图； 2计算机制图。本标准适用于建筑专业和室内设计专业下列的工程制图: 1新建、改建、扩建工程的各阶段设计图、竣工图； 2原有建筑物、构筑物等的实测图； 3通用设计图、标准设计图。建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T50001-2001)以及国家现行的有关强制性标准、规范的规定。 2一般规定 2.1图线图线的宽度b，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》(GB/T50001-2001)中(图线)的规定选用(图2.1.1-1～图2.1.1-3)。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b：0.25b。\n建筑专业、室内设计专业制图采用的各种图线，应符合表2.1.2的规定。\n 2.2比例建筑专业、室内设计专业制图选用的比例，宜符合表2.2.1的规定。 3图例 3.1构造及配件构造及配件图例及说明见表3.1.1。\n\n\n查看更多
